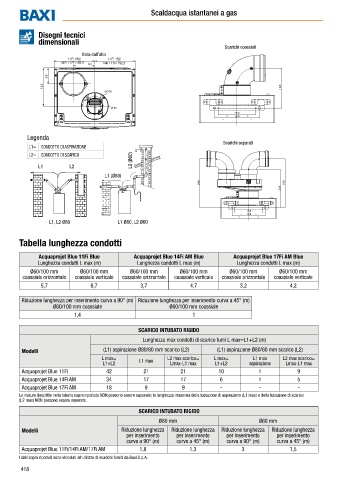

Page 420 - BAXI - LISTINO APRILE 2025

Scaldacqua istantanei a gas

Disegni tecnici
dimensionali
Scarichi coassiali
Vista dall’alto
11Fi 152 11Fi 152
14Fi / 17Fi 192,5 80 14Fi / 17Fi 192,5
59
142 160
Ø 100

Ø 60
150
= =
180
= =

Legenda
Scarichi separati
L1= CONDOTTO DI ASPIRAZIONE
L2= CONDOTTO DI SCARICO L2 (Ø60)
L1 L2
L1 (Ø80)
266 266
206

150
= =
180
= =
L1, L2 Ø80 L1 Ø80, L2 Ø60
Tabella lunghezza condotti

Acquaprojet Blue 11Fi Blue Acquaprojet Blue 14Fi AM Blue Acquaprojet Blue 17Fi AM Blue
Lunghezza condotti L max (m) Lunghezza condotti L max (m) Lunghezza condotti L max (m)
Ø60/100 mm Ø60/100 mm Ø60/100 mm Ø60/100 mm Ø60/100 mm Ø60/100 mm
coassiale orizzontale coassiale verticale coassiale orizzontale coassiale verticale coassiale orizzontale coassiale verticale
5,7 6,7 3,7 4,7 3,2 4,2

Riduzione lunghezza per inserimento curva a 90° (m) Riduzione lunghezza per inserimento curva a 45° (m)
Ø60/100 mm coassiale Ø60/100 mm coassiale
1,4 1

SCARICO INTUBATO RIGIDO
Lunghezza max condotti di scarico fumi L max=L1+L2 (m)
Modelli (L1) aspirazione Ø80/80 mm scarico (L2) (L1) aspirazione Ø80/60 mm scarico (L2)
L max= L2 max scarico= L max= L1 max L2 max scarico=
L1+L2 L1 max Lmax-L1 max L1+L2 aspirazione Lmax-L1 max
Acquaprojet Blue 11Fi 42 21 21 10 1 9
Acquaprojet Blue 14Fi AM 34 17 17 6 1 5
Acquaprojet Blue 17Fi AM 18 9 9 - - -
Le misure descritte nella tabella sopra riportata NON possono essere superate; la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico
(L2 max) NON possono essere superate.

SCARICO INTUBATO RIGIDO
Ø80 mm Ø60 mm
Modelli Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza
per inserimento per inserimento per inserimento per inserimento
curva a 90° (m) curva a 45° (m) curva a 90° (m) curva a 45° (m)
Acquaprojet Blue 11Fi/14Fi AM/17Fi AM 1,8 1,3 3 1,5
I dati sopra riportati sono vincolati all'utilizzo di scarichi forniti da Baxi S.p.A.
