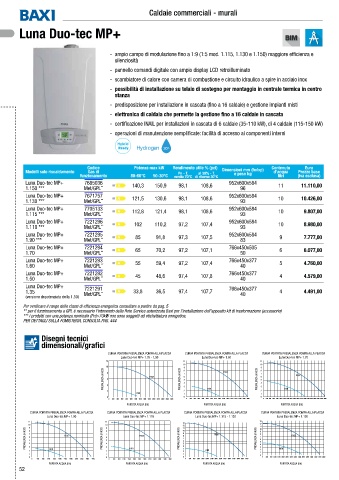

Page 54 - BAXI - LISTINO APRILE 2025

Caldaie commerciali - murali

Luna Duo-tec MP+

- ampio campo di modulazione fino a 1:9 (1:5 mod. 1.115, 1.130 e 1.150) maggiore efficienza e
silenziosità
- pannello comandi digitale con ampio display LCD retroilluminato
- scambiatore di calore con camera di combustione e circuito idraulico a spire in acciaio inox
- possibilità di installazione su telaio di sostegno per montaggio in centrale termica in centro
stanza
- predisposizione per installazione in cascata (fino a 16 caldaie) e gestione impianti misti

- elettronica di caldaia che permette la gestione fino a 16 caldaie in cascata
- certificazione INAIL per installazioni in cascata di 6 caldaie (35-110 kW), di 4 caldaie (115-150 kW)
- operazioni di manutenzione semplificate: facilità di accesso ai componenti interni

Hydrogen 20 %

Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto Euro
Modelli solo riscaldamento Gas di Pn - T. al 30% - T. e peso kg d’acqua Prezzo base
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri (iva esclusa)
Luna Duo-tec MP+ 7685036 952x600x584
1.150 *** Met/GPL ** 140,3 150,9 98,1 108,6 96 11 11.110,00
Luna Duo-tec MP+ 7671757 121,5 130,6 98,1 108,6 952x600x584 10 10.426,00
1.130 *** Met/GPL ** 93
Luna Duo-tec MP+ 7705133 112,8 121,4 98,1 108,6 952x600x584 10 9.807,00
1.115 *** Met/GPL ** 93
Luna Duo-tec MP+ 7221296 952x600x584
1.110 *** Met/GPL ** 102 110,2 97,2 107,4 93 10 8.980,00
Luna Duo-tec MP+ 7221295 85 91,8 97,3 107,5 952x600x584 9 7.777,00
1.90 *** Met/GPL ** 83
Luna Duo-tec MP+ 7221294 65 70,2 97,2 107,1 766x450x505 6 6.077,00
1.70 Met/GPL ** 50
Luna Duo-tec MP+ 7221293 766x450x377
1.60 Met/GPL ** 55 59,4 97,2 107,4 40 5 4.760,00
Luna Duo-tec MP+ 7221292 45 48,6 97,4 107,8 766x450x377 4 4.579,00
1.50 Met/GPL ** 40
Luna Duo-tec MP+ 7221291 766x450x377
1.35 Met/GPL ** 33,8 36,5 97,4 107,7 40 4 4.491,00
(versione depotenziata della 1.50)
Per verificare il range delle classi di efficienza energetica consultare a partire da pag. 5
** per il funzionamento a GPL è necessario l’intervento della Rete Service autorizzata Baxi per l’installazione dell’apposito kit di trasformazione (accessorio)
*** i prodotti con una potenza nominale (Pn)>70kW non sono soggetti ad etichettatura energetica.
PER DETTAGLI SULLA FUMISTERIA, CONSULTA PAG. 444

Disegni tecnici
dimensionali/grafici
CURVA PORTATA PREVALENZA POMPA ALLA PLACCA CURVA PORTATA PREVALENZA POMPA ALLA PLACCA CURVA PORTATA PREVALENZA POMPA ALLA PLACCA
Luna Duo-tec MP+ 1.35 - 1.50 Luna Duo-tec MP+ 1.60 Luna Duo-tec MP+ 1.70
12 11 11
10 10
10 9 8 max 9 8
PREVALENZA (mH2O) 8 6 4 max PREVALENZA (mH2O) 7 6 5 4 PREVALENZA (mH2O) 7 6 5 4 max

2 3 2 min 3 2 min
min 1 1
0 0 0
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600
PORTATA ACQUA (l/h) PORTATA ACQUA (l/h) PORTATA ACQUA (l/h)
CURVA PORTATA PREVALENZA POMPA ALLA PLACCA CURVA PORTATA PREVALENZA POMPA ALLA PLACCA CURVA PORTATA PREVALENZA POMPA ALLA PLACCA CURVA PORTATA PREVALENZA POMPA ALLA PLACCA
Luna Duo-tec MP+ 1.90 Luna Duo-tec MP+ 1.110 Luna Duo-tec MP+ 1.115 - 1.130 Luna Duo-tec MP+ 1.150
11 11 13 13
10 9 8 10 9 8 12 11 10 12 11 10
PREVALENZA (mH2O) 7 6 5 4 max PREVALENZA (mH2O) 7 6 5 4 max PREVALENZA (mH2O) 9 8 7 6 5 max PREVALENZA (mH2O) 9 8 7 6 5 4 max

2 3 min 3 2 min 4 3 2 min 3 2 min
1
1 1 1
0
0 0 0 0 400 800 1200 1600 2000 2400 2800 3200 3600 4000 4400 4800 5200 5600 6000
0 400 800 1200 1600 2000 2400 2800 3200 3600 4000 4400 0 400 800 1200 1600 2000 2400 2800 3200 3600 4000 4400 4800 0 400 800 1200 1600 2000 2400 2800 3200 3600 4000 4400 4800 5200 5600
PORTATA ACQUA (l/h) PORTATA ACQUA (l/h) PORTATA ACQUA (l/h) PORTATA ACQUA (l/h)
52
