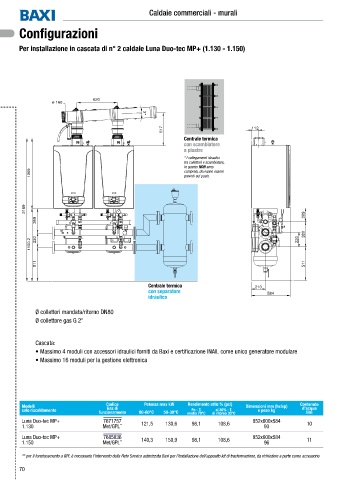

Page 72 - BAXI - LISTINO APRILE 2025

Caldaie commerciali - murali

Configurazioni

Per installazione in cascata di n° 2 caldaie Luna Duo-tec MP+ (1.130 - 1.150)

620
ø 160 3°

517 112
Centrale termica
con scambiatore
a piastre
* I collegamenti idraulici
tra collettori e scambiatore,
in quanto NON sono
1069 compresi, dovranno essere
previsti sul posto.

2169

369 209

380
1100.2 220 220

511 511

Centrale termica 210
con separatore 584
idraulico

Ø collettori mandata/ritorno DN80
Ø collettore gas G 2”

Cascata:
• Massimo 4 moduli con accessori idraulici forniti da Baxi e certificazione INAIL come unico generatore modulare
• Massimo 16 moduli per la gestione elettronica

Modelli Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto
d’acqua
Gas di
solo riscaldamento Pn - T. al 30% - T. e peso kg
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri
Luna Duo-tec MP+ 7671757 121,5 130,6 98,1 108,6 952x600x584 10
1.130 Met/GPL ** 93
Luna Duo-tec MP+ 7685036 140,3 150,9 98,1 108,6 952x600x584 11
1.150 Met/GPL ** 96

** per il funzionamento a GPL è necessario l’intervento della Rete Service autorizzata Baxi per l’installazione dell’apposito kit di trasformazione, da richiedere a parte come accessorio
70
