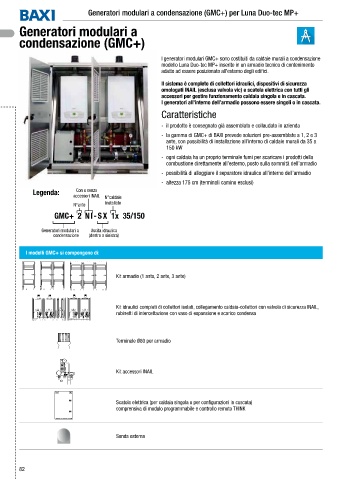

Generatori modulari a condensazione (GMC+) per Luna Duo-tec MP+

Generatori modulari a
condensazione (GMC+)

I generatori modulari GMC+ sono costituiti da caldaie murali a condensazione
modello Luna Duo-tec MP+ inserite in un armadio tecnico di contenimento
adatto ad essere posizionato all’esterno degli edifici.

Il sistema è completo di collettori idraulici, dispositivi di sicurezza
omologati INAIL (esclusa valvola vic) e scatola elettrica con tutti gli
accessori per gestire funzionamento caldaia singola e in cascata.
I generatori all’interno dell’armadio possono essere singoli o in cascata.
Caratteristiche

- il prodotto è consegnato già assemblato e collaudato in azienda
- la gamma di GMC+ di BAXI prevede soluzioni pre-assemblate a 1, 2 e 3
ante, con possibilità di installazione all’interno di caldaie murali da 35 a
150 kW
- ogni caldaia ha un proprio terminale fumi per scaricare i prodotti della
combustione direttamente all’esterno, posto sulla sommità dell’armadio
- possibilità di alloggiare il separatore idraulico all’interno dell’armadio

- altezza 175 cm (terminali camino esclusi)
Legenda: Con o senza
accessori INAIL N°caldaie
installate
N°ante
GMC+ 2 NI-SX 1x 35/150

Generatori modulari a Uscita idraulica
condensazione (destra o sinistra)

I modelli GMC+ si compongono di:

Kit armadio (1 anta, 2 ante, 3 ante)

Kit idraulici completi di collettori isolati, collegamento caldaia-collettori con valvola di sicurezza INAIL,
rubinetti di intercettazione con vaso di espansione e scarico condensa

Terminale Ø80 per armadio

Kit accessori INAIL

Scatola elettrica (per caldaia singola o per configurazioni in cascata)
comprensiva di modulo programmabile e controllo remoto THINK

Sonda esterna
