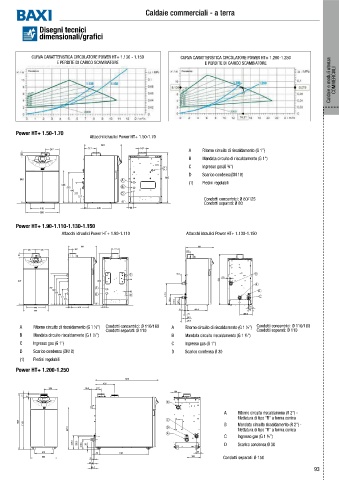

Page 95 - BAXI - LISTINO APRILE 2025

Caldaie commerciali - a terra

Disegni tecnici
dimensionali/grafici

Caldaie e moduli utenza COMMERCIALI
CURVA CARATTERISTICA CIRCOLATORE POWER HT+ 1.130 - 1.150 CURVA CARATTERISTICA CIRCOLATORE POWER HT+ 1.200-1.250
E PERDITE DI CARICO SCAMBIATORE E PERDITE DI CARICO SCAMBIATORE

Power HT+ 1.50-1.70
Attacchi idraulici Power HT+ 1.50-1.70
681
247 212 147
A Ritorno circuito di riscaldamento (G 1”)
56
B Mandata circuito di riscaldamento (G 1”)
173 C Ingresso gas(G ¾”)
C
D Scarico condensa(DN 18)
905
848 A
586 (1) Piedini regolabili
555 B
440
371 D
271
Condotti concentrici: Ø 80/125
(1)
Condotti separati: Ø 80
440 65 420 98
600
Power HT+ 1.90-1.110-1.130-1.150
Attacchi idraulici Power HT+ 1.90-1.110 Attacchi idraulici Power HT+ 1.130-1.150
681 681
300 300 107 177
107
94

C 98.5 B
78.5
54 1222
1127 1222
A
737 A
699 62 D
621
546 B D 517.5
371 C
260.5 172.5 167.5
271
(1)
440 65 420 98 89
31.5 485.6 94
600
25 305.5
38.5
98.5
A Ritorno circuito di riscaldamento (G 1 ½”) Condotti concentrici: Ø 110/160 A Ritorno circuito di riscaldamento (G 1 ½”) Condotti concentrici: Ø 110/160
Condotti separati: Ø 110 Condotti separati: Ø 110
B Mandata circuito riscaldamento (G 1 ½”) B Mandata circuito riscaldamento (G 1 ½”)
C Ingresso gas (G 1”) C Ingresso gas (G 1”)
D Scarico condensa (DN18) D Scarico condensa Ø 30
(1) Piedini regolabili
Power HT+ 1.200-1.250
1410
432
300 98.5 127
104
72 51
B
A Ritorno circuito riscaldameno (R 2”) -
filettatura di tipo “R” a forma conica
1238 1166 C B Mandata circuito riscaldamento (R 2”) -
937.5 D filettatura di tipo “R” a forma conica
A
C Ingresso gas (G 1 ½”)
305.5 292.5 215.5 38 D Scarico condensa Ø 30
414 80 1104 84
600 300 Condotti separati: Ø 150
25
38.5
98.5
93
