Sistemi ibridi ad incasso con integrazione pompa di calore e caldaia

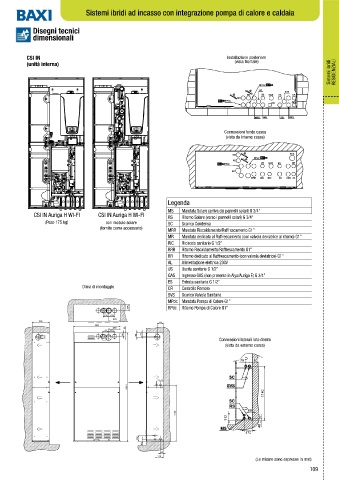

Disegni tecnici
dimensionali

CSI IN Installazione posteriore
Sistemi ibridi RESIDENZIALI
(unità interna) (vista frontale)

MPdc
SC
SVS
RS US GAS ES CR
MS
RPdc
RIC AL
MRR MR RR RRR
Connessioni fondo cassa
(vista da interno cassa)

MS SVS
MPdc
RS
RPdc US GAS ES CR
SC
MRR MR RIC RR RRR AL

Legenda
MS Mandata Solare (arriva dai pannelli solari) G 3/4”
CSI IN Auriga H WI-FI CSI IN Auriga H WI-FI
RS Ritorno Solare (verso i pannelli solari) G 3/4”
(Peso 175 kg) con modulo solare SC Scarico Condensa
(fornito come accessorio)
MRR Mandata Riscaldamento/Raffrescamento G1”
MR Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) G1”
RIC Ricircolo sanitario G 1/2”
RRR Ritorno Riscaldamento/Raffrescamento G1”
RR Ritorno dedicato al Raffrescamento (con valvola deviatrice) G1”
AL Alimentazione elettrica 230V
US Uscita sanitaria G 1/2”
GAS Ingresso GAS (non presente in Alya/Auriga E) G 3/4”
ES Entrata sanitaria G 1/2”
Dima di montaggio CR Controllo Remoto
SVS Scarico Valvola Sanitaria
MPdc Mandata Pompa di Calore G1”
RPdc Ritorno Pompa di Calore G1”

Connessioni laterali lato destro
(vista da esterno cassa)

(Le misure sono espresse in mm)
