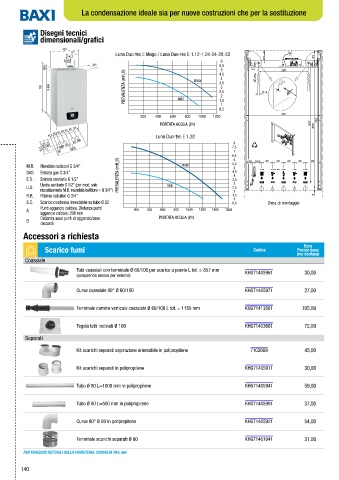

Page 142 - BAXI - LISTINO MARZO 2024

La condensazione ideale sia per nuove costruzioni che per la sostituzione

Disegni tecnici
dimensionali/grafici
450
177 Luna Duo-tec E Mago / Luna Duo-tec E 1.12-1.24-24-28-33
140,5
Ø 100 6
345 5,5
A69 4,5
5
PREVALENZA (mH 2 O) max 3,5
4
763 B 686 2,5
3
2
min
1,5
1
0,5
200 400 600 800 1000 1200
PORTATA ACQUA (l/h)
65 65 65 65 95
41,5 53,5 Luna Duo-tec E 1.28
ES RR 8
MR US 7,5
130
SC GAS 7
168,5
179
6,5
6
M.R. Mandata radiatori G 3/4’’ max 5,5 41,5 53,5
5
GAS Entrata gas G 3/4’’ PREVALENZA (mH 2 O) 4,5
4
E.S. Entrata sanitario G 1/2’’ 3,5
Uscita sanitario G 1/2’’ (per mod. solo min 3
U.S. 2,5
riscaldamento M.B. mandata bollitore = G 3/4’’) 2
R.R. Ritorno radiatori G 3/4’’ 1,5
1
S.C. Scarico condensa innestabile su tubo Ø 22 0,5 Dima di montaggio
Punti aggancio caldaia. Distanza punti
A 200 400 600 800 1000 1200 1400 1600
aggancio caldaia: 298 mm
Distanza asse punti di aggancio/asse PORTATA ACQUA (l/h)
B
raccordi
Accessori a richiesta
Euro
Scarico fumi Codice Prezzo base
(iva esclusa)
Coassiale
Tubi coassiali con terminale Ø 60/100 per scarico a parete L tot. = 857 mm
(comprende rosone per esterno) KHG71405961 30,00
Curva coassiale 90° Ø 60/100 KHG71405971 27,00

Terminale camino verticale coassiale Ø 60/100 L tot. = 1150 mm KUG71413581 105,00

Tegola tetti inclinati Ø 100 KHG71403661 72,00

Separati
Kit scarichi separati aspirazione orientabile in polipropilene 7102689 45,00

Kit scarichi separati in polipropilene KHG71405911 30,00

Tubo Ø 80 L=1000 mm in polipropilene KHG71405941 59,00

Tubo Ø 80 L=500 mm in polipropilene KHG71405991 37,00

Curva 90° Ø 80 in polipropilene KHG71405921 54,00

Terminale scarichi separati Ø 80 KHG71401041 31,00

PER MAGGIORI DETTAGLI SULLA FUMISTERIA, CONSULTA PAG.464
