La condensazione da esterno per integrazione solare

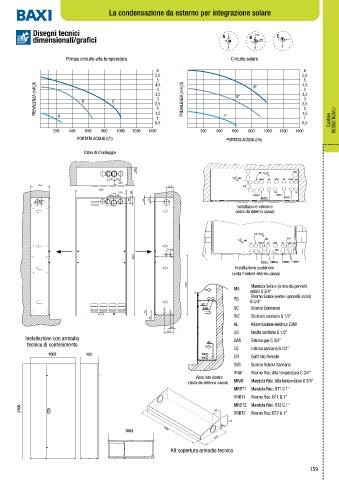

Disegni tecnici A 50% C
dimensionali/grafici B 50%

Pompa circuito alta temperatura Circuito solare

6 6
5,5 5,5
5 4 III° 4,5
5
PREVALENZA (mH 2 O) B C 3,5 PREVALENZA (mH 2 O) II° 3,5
4,5
4
3
3
2,5
2,5
2
1,5
A
1 2 I° 1,5 Caldaie RESIDENZIALI
1
0,5 0,5
200 400 600 800 1000 1200 1400 200 400 600 800 1000 1200 1400
PORTATA ACQUA (l/h) PORTATA ACQUA (l/h)
Dima di montaggio

SVS
RS
MS GAS
MRAT US ES RRAT CR
SC
RIC AL
MRBT1 RRBT1
MRBT2 RRBT2
Installazione inferiore
(vista da interno cassa)

RS
SC SVS
MS
MRAT US GAS ES RRAT CR
RIC AL
MRBT1 MRBT2 RRBT1 RRBT2
Installazione posteriore
(vista frontale interno cassa)
Mandata Solare (arriva dai pannelli
MS
solari) G 3/4”
Ritorno Solare (verso i pannelli solari)
RS G 3/4”
SC
SVS SC Scarico Condensa
RIC Ricircolo sanitario G 1/2”
AL Alimentazione elettrica 230V
US Uscita sanitaria G 1/2”
Installazione con armadio GAS Entrata gas G 3/4’’
tecnico di contenimento SC
ES Entrata sanitaria G 1/2”
1002 402 RS
MS CR Controllo Remoto
SVS Scarico Valvola Sanitaria
RRAT Ritorno Risc. Alta temperatura G 3/4’’
Vista lato destro
(vista da esterno cassa) MRAT Mandata Risc. Alta temperatura G 3/4’’
MRBT1 Mandata Risc. BT1 G 1”
RRBT1 Ritorno Risc. BT1 G 1”
2106 142 MRBT2 Mandata Risc. BT2 G 1”
RRBT2 Ritorno Risc. BT2 G 1”
170
64
1002 1000
377

Kit copertura armadio tecnico

159
