Page 167 - BAXI - LISTINO MARZO 2024
P. 167
La condensazione con accumulo per integrazione solare

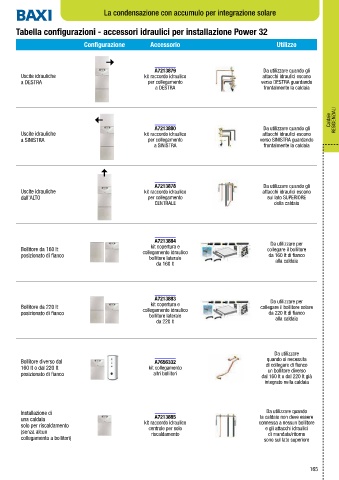

Tabella configurazioni - accessori idraulici per installazione Power 32
Configurazione Accessorio Utilizzo
A7213879 Da utilizzare quando gli
Uscite idrauliche kit raccordo idraulico attacchi idraulici escono
a DESTRA per collegamento verso DESTRA guardando
a DESTRA frontalmente la caldaia
Caldaie RESIDENZIALI
A7213880 Da utilizzare quando gli
Uscite idrauliche kit raccordo idraulico attacchi idraulici escono
a SINISTRA per collegamento verso SINISTRA guardando
a SINISTRA frontalmente la caldaia
A7213878 Da utilizzare quando gli
Uscite idrauliche kit raccordo idraulico attacchi idraulici escono
dall’ALTO per collegamento sul lato SUPERIORE
CENTRALE della caldaia
A7213884
kit copertura e Da utilizzare per
Bollitore da 160 lt collegare il bollitore
posizionato di fianco collegamento idraulico da 160 lt di fianco
bollitore laterale alla caldaia
da 160 lt
A7213883
kit copertura e Da utilizzare per
Bollitore da 220 lt collegare il bollitore solare
posizionato di fianco collegamento idraulico da 220 lt di fianco
bollitore laterale alla caldaia
da 220 lt
Da utilizzare
quando si necessita
Bollitore diverso dal A7656332
160 lt o dal 220 lt kit collegamento di collegare di fianco
un bollitore diverso
posizionato di fianco altri bollitori
dal 160 lt o dal 220 lt già
integrato nella caldaia
Installazione di Da utilizzare quando
una caldaia A7213885 la caldaia non deve essere
solo per riscaldamento kit raccordo idraulico connessa a nessun bollitore
centrale per solo
e gli attacchi idraulici
(senza alcun riscaldamento di mandata/ritorno
collegamento a bollitori) sono sul lato superiore
165
