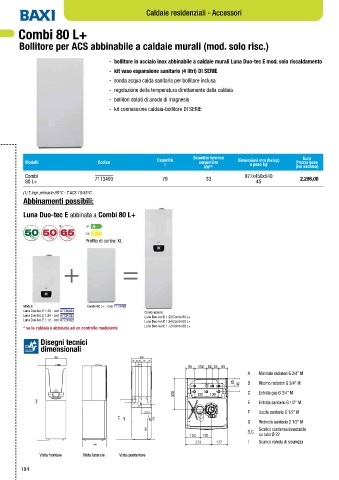

Page 186 - BAXI - LISTINO MARZO 2024

Caldaie residenziali - Accessori

Combi 80 L+

Bollitore per ACS abbinabile a caldaie murali (mod. solo risc.)

- bollitore in acciaio inox abbinabile a caldaie murali Luna Duo-tec E mod. solo riscaldamento
- kit vaso espansione sanitario (4 litri) DI SERIE
- sonda acqua calda sanitaria per bollitore inclusa
- regolazione della temperatura direttamente dalla caldaia
- bollitori dotati di anodo di magnesio
- kit connessione caldaia-bollitore DI SERIE

Scambio termico Euro
Capacità Dimensioni mm (hxlxp)
Modelli Codice serpentina Prezzo base
l e peso kg
kW (1) (iva esclusa)
Combi 977x450x540
80 L+ 7113493 79 33 45 2.296,00
(1) T ingr. primario 80°C - T ACS 10/45°C
Abbinamenti possibili:

Luna Duo-tec E abbinata a Combi 80 L+

Profilo di carico: XL

+ =

Modelli: Combi 80 L+ - cod. 7113493
Luna Duo-tec E 1.28 - cod. A7720024
Combinazioni:
Luna Duo-tec E 1.24 - cod. A7720023
Luna Duo-tec E 1.28/Combi 80 L+
Luna Duo-tec E 1.12 - cod. A7720022
Luna Duo-tec E 1.24/Combi 80 L+
Luna Duo-tec E 1.12/Combi 80 L+
* se la caldaia è abbinata ad un controllo modulante
Disegni tecnici
dimensionali
450 450
95 65 65 130 95
95 132 62 65 95
A Mandata radiatori G 3/4’’ M
85 B Ritorno radiatori G 3/4’’ M
145
338 130 130 C Entrata gas G 3/4’’ M
B C A
1642 E G I F E Entrata sanitario G 1/2’’ M
6
227.5 F Uscita sanitario G 1/2’’ M
1016 954 H 37 915
G Ricircolo sanitario G 1/2’’ M
602 Scarico condensa innestabile
S.C.
153 120 su tubo Ø 22
273 177 I Scarico valvola di sicurezza
540
Vista frontale Vista laterale Vista posteriore

184
