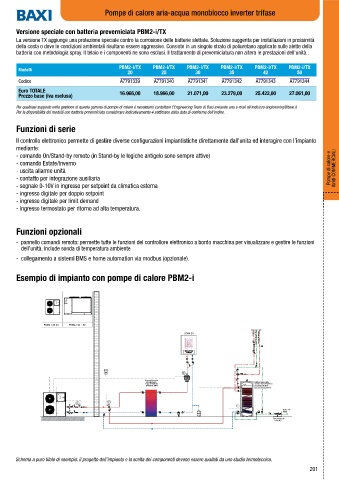

Page 203 - BAXI - LISTINO MARZO 2024

Pompe di calore aria-acqua monoblocco inverter trifase

Versione speciale con batteria preverniciata PBM2-i/TX
La versione TX aggiunge una protezione speciale contro la corrosione delle batterie alettate. Soluzione suggerita per installazioni in prossimità
della costa o dove le condizioni ambientali risultano essere aggressive. Consiste in un singolo strato di poliuretano applicato sulle alette della
batteria con metodologia spray. Il telaio e i componenti ne sono esclusi. Il trattamento di preverniciatura non altera le prestazioni dell’unità..

PBM2-i/TX PBM2-i/TX PBM2-i/TX PBM2-i/TX PBM2-i/TX PBM2-i/TX
Modelli
20 25 30 35 42 50
Codice A7791339 A7791340 A7791341 A7791342 A7791343 A7791344
Euro TOTALE
Prezzo base (iva esclusa) 16.966,00 18.966,00 21.071,00 23.279,00 25.422,00 27.061,00

Per qualsiasi supporto nella gestione di questa gamma di pompe di calore è necessario contattare l’Engineering Team di Baxi inviando una e-mail all’indirizzo engineering@baxi.it
Per la disponibilità dei modelli con batteria preverniciata considerare indicativamente 4 settimane dalla data di conferma dell’ordine.

Funzioni di serie
Il controllo elettronico permette di gestire diverse configurazioni impiantistiche direttamente dall’unita ed interagire con l’impianto
mediante:
- comando On/Stand-by remoto (in Stand-by le logiche antigelo sono sempre attive)
- comando Estate/Inverno
- uscita allarme unità Pompe di calore e ibridi COMMERCIALI
- contatto per integrazione ausiliaria
- segnale 0-10V in ingresso per setpoint da climatica esterna
- ingresso digitale per doppio setpoint
- ingresso digitale per limit demand
- ingresso termostato per ritorno ad alta temperatura.

Funzioni opzionali

- pannello comandi remoto: permette tutte le funzioni del controllore elettronico a bordo macchina per visualizzare e gestire le funzioni
dell’unità. Include sonda di temperatura ambiente
- collegamento a sistemi BMS e home automation via modbus (opzionale).

Esempio di impianto con pompe di calore PBM2-i

PBM2-I 20-25 PBM2-I 30 ÷50
Acqua fredda sanitaria RIC ACQ Acqua calda sanitaria ACQ
ZONA D1 Ricircolo ACQ
ACQ ACQ
ACQ
ACQ
ACQ
RIC ACQ
ACQ
RIC RIC
ACQ ACQ
ACQ
E/ I ACQ
RIC
P1D
ACQ ACQ
ACQ
RIC
Accumulo termico
Riscaldamento RIC Bollitore acqua calda
Acqua Refrigerata sanitaria monoserpentino
BAXI mod. UBPU per pompa di calore
Tipo BAXI mod. UBHP SC
ACQ
ACQ
V3
FL
T ACQ
C C C C C A A ACSS C S S S
Dalla rete
idrica
ACQ
Disconnettore
ACQ ACQ ACQ
idraulico
Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.
201
