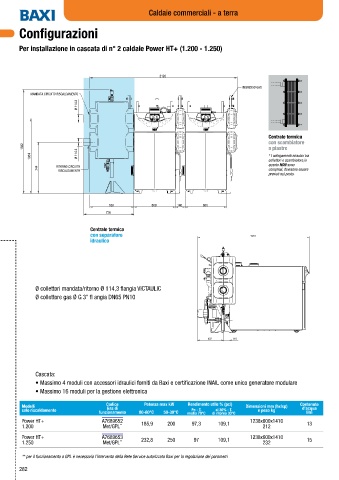

Page 284 - BAXI - LISTINO MARZO 2024

Caldaie commerciali - a terra

Configurazioni

Per installazione in cascata di n° 2 caldaie Power HT+ (1.200 - 1.250)

2128

INGRESSO GAS
MANDATA CIRCUITO RISCALDAMENTO
Ø 114.3

Centrale termica
con scambiatore
1502 a piastre
1084 Ø 114.3 * I collegamenti idraulici tra
collettori e scambiatore,in
quanto NON sono
744 RITORNO CIRCUITO compresi, dovranno essere
RISCALDAMENTO
previsti sul posto.

636 600 140 600
726

Centrale termica
con separatore 1973
idraulico

Ø collettori mandata/ritorno Ø 114,3 flangia VICTAULIC
Ø collettore gas Ø G 3” fl angia DN65 PN10

452 110

Cascata:
• Massimo 4 moduli con accessori idraulici forniti da Baxi e certificazione INAIL come unico generatore modulare
• Massimo 16 moduli per la gestione elettronica

Modelli Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto
d’acqua
Gas di
solo riscaldamento Pn - T. al 30% - T. e peso kg
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri
Power HT+ A7689652 185,9 200 97,3 109,1 1238x600x1410 13
1.200 Met/GPL ** 212
Power HT+ A7689653 232,8 250 97 109,1 1238x600x1410 15
1.250 Met/GPL ** 232

** per il funzionamento a GPL è necessario l’intervento della Rete Service autorizzata Baxi per la regolazione dei parametri
