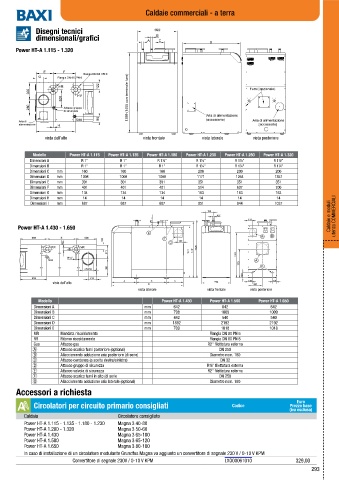

Page 295 - BAXI - LISTINO MARZO 2024

Caldaie commerciali - a terra

Disegni tecnici
dimensionali/grafici
Power HT-A 1.115 - 1.320

1389 (1455 con terminale fumi)

302

vista dall’alto vista frontale vista laterale vista posteriore

Modello Power HT-A 1.115 Power HT-A 1.135 Power HT-A 1.180 Power HT-A 1.230 Power HT-A 1.280 Power HT-A 1.320
Dimensioni A R 1" R 1" R 1½" R 1½" R 1½" R 1½"
Dimensioni B R 1" R 1" R 1" R 1¼" R 1¼" R 1¼"
Dimensioni C mm 160 160 160 200 200 200
Dimensioni D mm 1008 1008 1008 1171 1264 1357
Dimensioni E mm 301 301 301 351 351 351
Dimensioni F mm 401 401 401 514 607 700
Dimensioni G mm 134 134 134 163 163 163
Dimensioni H mm 14 14 14 14 14 14
Caldaie e moduli utenza COMMERCIALI
Dimensioni I mm 687 687 687 851 944 1037

Power HT-A 1.430 - 1.650

vista dall’alto
vista laterale vista frontale vista posteriore

Modello Power HT-A 1.430 Power HT-A 1.500 Power HT-A 1.650
Dimensioni A mm 642 642 642
Dimensioni B mm 798 1009 1009
Dimensioni C mm 442 540 540
Dimensioni D mm 1882 2192 2192
Dimensioni E mm 709 1018 1018
MR Mandata riscaldamento Flangia DN 80 PN 6
RR Ritorno riscaldamento Flangia DN 80 PN 6
Gas Attacco gas R2" filettatura esterna
A Attacco scarico fumi posteriore (optional) DN 250
B Allacciamento adduzione aria posteriore (di serie) Diametro nom. 160
C Attacco condensa (a scelta destra/sinistra) DN 32
D Attacco gruppo di sicurezza R¾" filettatura esterna
E Attacco valvola di sicurezza R2" filettatura esterna
F Attacco scarico fumi in alto (di serie DN 250
G Allacciamento adduzione aria laterale (optional) Diametro nom. 160
Accessori a richiesta

Euro
Circolatori per circuito primario consigliati Codice Prezzo base
(iva esclusa)
Caldaia Circolatore consigliato
Power HT-A 1.115 - 1.135 - 1.180 - 1.230 Magna 3 40-80
Power HT-A 1.280 - 1.320 Magna 3 50-60
Power HT-A 1.430 Magna 3 65-100
Power HT-A 1.500 Magna 3 65-120
Power HT-A 1.650 Magna 3 80-100
In caso di installazione di un circolatore modulante Grundfos Magna va aggiunto un convertitore di segnale 230 V / 0-10 V KPM
Convertitore di segnale 230V / 0-10 V KPM LXO00061010 329,00
293
