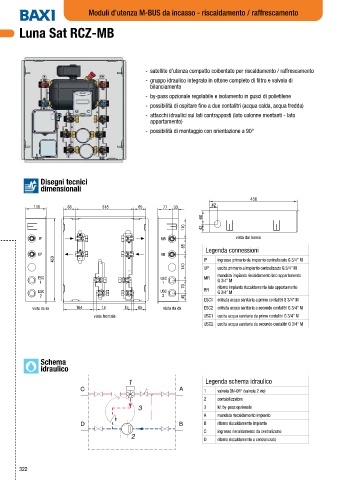

Page 324 - BAXI - LISTINO MARZO 2024
P. 324

Moduli d’utenza M-BUS da incasso - riscaldamento / raffrescamento


        Luna Sat RCZ-MB







                                                       - satellite d’utenza compatto coibentato per riscaldamento / raffrescamento
                                                       - gruppo idraulico integrato in ottone completo di filtro e valvola di
                                                      bilanciamento

                                                       - by-pass opzionale regolabile e isolamento in gusci di polietilene
                                                       - possibilità di ospitare fino a due contalitri (acqua calda, acqua fredda)
                                                       - attacchi idraulici sui lati contrapposti (lato colonne montanti - lato
                                                      appartamento)
                                                       - possibilità di montaggio con orientazione a 90°









               Disegni tecnici
               dimensionali
                                                                                         450
             110         65          318          65      77  33           42
                                                                        68
                                                                  110   42

               IP                                        MR                         vista dal basso
                                                                  85
                                                                         Legenda connessioni
              UP                                          RR
                    450                                                  IP  ingresso primario da impianto centralizzato G 3/4’’ M
                                                                  140    UP  uscita primario a impianto centralizzato G 3/4’’ M
                                                                             mandata impianto riscaldamento lato appartamento
              ESC                                        USC             MR
               1                                          1                  G 3/4’’ M
                                                                  70         ritorno impianto riscaldamento lato appartamento
              ESC                                        USC             RR  G 3/4’’ M
               2                                          2       45
                                                                         ESC1 entrata acqua sanitaria a primo contalitri G 3/4’’ M
            vista da sx     164      15      15   65      vista da dx    ESC2 entrata acqua sanitaria a secondo contalitri G 3/4’’ M
                                  vista frontale                         USC1 uscita acqua sanitaria da primo contalitri G 3/4’’ M
                                                                         USC2 uscita acqua sanitaria da secondo contalitri G 3/4’’ M






               Schema
               idraulico

                                                                         Legenda schema idraulico
                                                                         1   valvola ON-OFF (valvola 2 vie)
                                                                         2   contabilizzatore
                                                  3                      3   kit by-pass opzionale

                                                                         A   mandata riscaldamento impianto
                                                                         B   ritorno riscaldamento impianto
                                                                         C   ingresso riscaldamento da centralizzato
                                                                         D   ritorno riscaldamento a centralizzato
