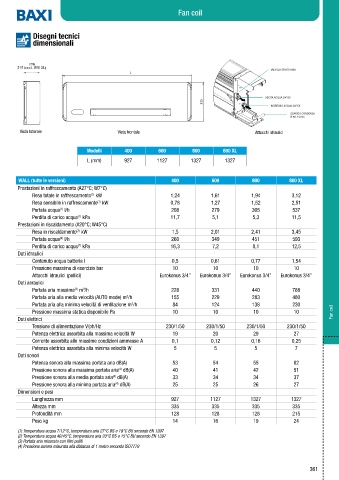

P. 363

Fan coil



             Disegni tecnici
             dimensionali




                                                                                                9$/92/$ 6),$72 $5,$
                                               L



                                                                                              86&,7$ $&48$    ´ (.
                                                                        335
                                                                                                ,1*5(662 $&48$    ´ (.
                                                                                                       6&$5,&2 &21'(16$
                                                                                                       Ø HVW     PP

        Vista laterale                    Vista frontale                                   Attacchi idraulici



                                Modelli      400         600         800       800 XL
                                L (mm)       927        1127        1327        1327



      WALL (tutte le versioni)  WALL (tutte le versioni)     400           600            800          800 XL
       Prestazioni in raffrescamento (A27°C; W7°C)
                                 (1)
            Resa totale in raffrescamento kW                 1,24          1,61          1,94          3,12
                                   (1)
            Resa sensibile in raffrescamento kW              0,78          1,27          1,52          2,51
                      (1)
            Portata acqua l/h                                208           279           365            537
                            (1)
            Perdita di carico acqua kPa                      11,7           5,1           5,3          11,5
       Prestazioni in riscaldamento (A20°C; W45°C)
                            (2)
            Resa in riscaldamento kW                         1,5           2,01          2,41          3,45
                      (2)
            Portata acqua l/h                                260           349           451            593
                            (2)
            Perdita di carico acqua kPa                      16,3           7,2           8,1          12,5
       Dati idraulici

            Contenuto acqua batteria l                       0,5           0,61          0,77          1,54

            Pressione massima di esercizio bar                10            10            10            10

            Attacchi idraulici (pollici)                 Eurokonus 3/4’’  Eurokonus 3/4’’  Eurokonus 3/4’’  Eurokonus 3/4’’
       Dati aeraulici
                              3
                           (3)
            Portata aria massima m /h                        228           331           440            788

                                             3
            Portata aria alla media velocità (AUTO mode) m /h  155         229           283            480

                                               3
            Portata aria alla minima velocità di ventilazione m /h  84     124           138            230
            Pressione massima statica disponibile Pa          10            10            10            10            Fan coil

       Dati elettrici

            Tensione di alimentazione V/ph/Hz              230/1/50      230/1/50       230/1/50      230/1/50

            Potenza elettrica assorbita alla massima velocità W  19         20            29            27
            Corrente assorbita alle massime condizioni ammesse A  0,1      0,12          0,16          0,25


            Potenza elettrica assorbita alla minima velocità W  5           5             5              7
       Dati sonori
            Potenza sonora alla massima portata aria dB(A)    53            54            55            62

            Pressione sonora alla massima portata aria dB(A)  40            41            42            51
                                           (4)
                                         (4)
            Pressione sonora alla media portata aria dB(A)    33            34            34            37
                                          (4)
            Pressione sonora alla minima portata aria dB(A)   25            25            26            27
       Dimensioni e pesi
            Lunghezza mm                                     927           1127          1327          1327
            Altezza mm                                       335           335           335            335
            Profondità mm                                    128           128           128            215
            Peso kg                                           14            16            19            24
       (1) Temperatura acqua 7/12°C, temperatura aria 27°C BS e 19°C BU secondo EN 1397
       (2) Temperatura acqua 40/45°C, temperatura aria 20°C BS e 15°C BU secondo EN 1397
       (3) Portata aria misurata con filtri puliti
       (4) Pressione sonora misurata alla distanza di 1 metro secondo ISO7779
