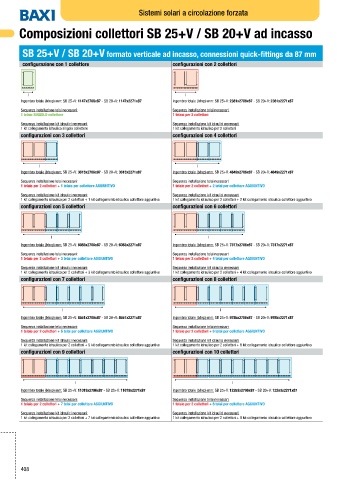

P. 410

Sistemi solari a circolazione forzata


        Composizioni collettori SB 25+V / SB 20+V ad incasso



         SB 25+V / SB 20+V formato verticale ad incasso, connessioni quick-fittings da 87 mm

         configurazione con 1 collettore                       configurazioni con 2 collettori




           l                                                      l
        Ingombro totale (lxhxp) mm: SB 25+V: 1147x2706x87 - SB 20+V: 1147x2271x87  Ingombro totale (lxhxp) mm: SB 25+V: 2381x2706x87 - SB 20+V: 2381x2271x87
        Sequenza installazione telai necessari:               Sequenza installazione telai necessari:
        1 telaio SINGOLO collettore                           1 telaio per 2 collettori
        Sequenza installazione kit idraulici necessari:       Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico singolo collettore       1 kit collegamento idraulico per 2 collettori
        configurazioni con 3 collettori                        configurazioni con 4 collettori





               l                                                      l
        Ingombro totale (lxhxp) mm: SB 25+V: 3615x2706x87 - SB 20+V: 3615x2271x87  Ingombro totale (lxhxp) mm: SB 25+V: 4849x2706x87 - SB 20+V: 4849x2271x87
        Sequenza installazione telai necessari:               Sequenza installazione telai necessari:
        1 telaio per 2 collettori + 1 telaio per collettore AGGIUNTIVO  1 telaio per 2 collettori + 2 telai per collettore AGGIUNTIVO
        Sequenza installazione kit idraulici necessari:       Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico per 2 collettori + 1 kit collegamento idraulico collettore aggiuntivo  1 kit collegamento idraulico per 2 collettori + 2 kit collegamento idraulico collettore aggiuntivo
        configurazioni con 5 collettori                        configurazioni con 6 collettori





                   l                                                      l
        Ingombro totale (lxhxp) mm: SB 25+V: 6083x2706x87 - SB 20+V: 6083x2271x87  Ingombro totale (lxhxp) mm: SB 25+V: 7317x2706x87 - SB 20+V: 7317x2271x87
        Sequenza installazione telai necessari:               Sequenza installazione telai necessari:
        1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO  1 telaio per 2 collettori + 4 telai per collettore AGGIUNTIVO
        Sequenza installazione kit idraulici necessari:       Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo  1 kit collegamento idraulico per 2 collettori + 4 kit collegamento idraulico collettore aggiuntivo
        configurazioni con 7 collettori                        configurazioni con 8 collettori





                       l                                                      l
        Ingombro totale (lxhxp) mm: SB 25+V: 8551x2706x87 - SB 20+V: 8551x2271x87  Ingombro totale (lxhxp) mm: SB 25+V: 9785x2706x87 - SB 20+V: 9785x2271x87
        Sequenza installazione telai necessari:               Sequenza installazione telai necessari:
        1 telaio per 2 collettori + 5 telai per collettore AGGIUNTIVO  1 telaio per 2 collettori + 6 telai per collettore AGGIUNTIVO
        Sequenza installazione kit idraulici necessari:       Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico per 2 collettori + 5 kit collegamento idraulico collettore aggiuntivo  1 kit collegamento idraulico per 2 collettori + 6 kit collegamento idraulico collettore aggiuntivo
        configurazioni con 9 collettori                        configurazioni con 10 collettori





                           l                                                      l
        Ingombro totale (lxhxp) mm: SB 25+V: 11019x2706x87 - SB 20+V: 11019x2271x87  Ingombro totale (lxhxp) mm: SB 25+V: 12253x2706x87 - SB 20+V: 12253x2271x87
        Sequenza installazione telai necessari:               Sequenza installazione telai necessari:
        1 telaio per 2 collettori + 7 telai per collettore AGGIUNTIVO  1 telaio per 2 collettori + 8 telai per collettore AGGIUNTIVO
        Sequenza installazione kit idraulici necessari:       Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico per 2 collettori + 7 kit collegamento idraulico collettore aggiuntivo  1 kit collegamento idraulico per 2 collettori + 8 kit collegamento idraulico collettore aggiuntivo
