P. 429

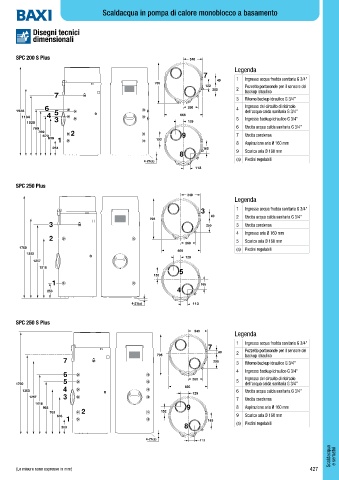

Scaldacqua in pompa di calore monoblocco a basamento


             Disegni tecnici
             dimensionali


       SPC 200 S Plus                                               340

                                                                                   Legenda
                                                                        7
                                                                             40     1  Ingresso acqua fredda sanitaria G 3/4’’
                                                       705
                                                                         122           Pozzetto portasonde per il sensore del
                                                                            255     2  backup idraulico
                    7
                                                                                    3  Ritorno backup idraulico G 3/4’’
                 6                                                 260                 Ingresso del circuito di ricircolo
       1528         5                                                               4  dell’acqua calda sanitaria G 3/4’’
         1134    4  3                                           666                 5  Ingresso backup idraulico G 3/4’’
          1028                                                     129
             789                                                                    6  Uscita acqua calda sanitaria G 3/4’’
              769         2
                670                                              9                  7  Uscita condensa
                  639                                   152
                     1
                                                                                    8  Aspirazione aria Ø 160 mm
                   254                                                  165
                                                                8                   9  Scarico aria Ø 160 mm
                                                    4-21(a)                         (a) Piedini regolabili
                                                                      113

       SPC 250 Plus
                                                                   340
                                                                                   Legenda
                                                                        3           1  Ingresso acqua fredda sanitaria G 3/4’’
                                                                           40       2  Uscita acqua calda sanitaria G 3/4’’
                                                      705
                  3                                                      255        3  Uscita condensa
                                                                                    4  Ingresso aria Ø 160 mm
                  2
                                                                  260               5  Scarico aria Ø 160 mm
        1760
                                                               666                  (a) Piedini regolabili
          1363
                                                                  129
             1257
               1018
                                                                5
                                                       152
                   1                                                   165
                                                               4
                  253
                                               4-21(a)               113


       SPC 250 S Plus
                                                                     340
                                                                                   Legenda
                                                                                    1  Ingresso acqua fredda sanitaria G 3/4’’
                                                                          7
                                                                              40       Pozzetto portasonde per il sensore del
                                                        705                         2  backup idraulico
                       7                                                    255     3  Ritorno backup idraulico G 3/4’’
                       6                                                            4  Ingresso backup idraulico G 3/4’’
                       5                                             260            5  Ingresso del circuito di ricircolo
       1760                                                       666                  dell’acqua calda sanitaria G 3/4”
                       4
         1363                                                        129            6  Uscita acqua calda sanitaria G 3/4’’
           1257        3                                                            7  Uscita condensa
             1018
                902                                                9                8  Aspirazione aria Ø 160 mm
                  763         2                           152
                     636                                                            9  Scarico aria Ø 160 mm
                        1                                                 165
                                                                  8                 (a) Piedini regolabili
                       253
                                                    4-21(a)            113
                                                                                                                     Scaldacqua  e serbatoi


       (Le misure sono espresse in mm)                                                                        427
