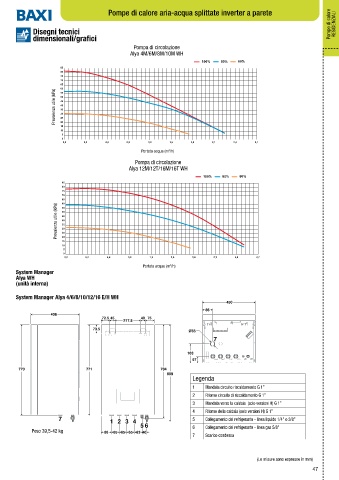

Pompe di calore aria-acqua splittate inverter a parete

Disegni tecnici Pompe di calore RESIDENZIALI
dimensionali/grafici
Pompa di circolazione
Alya 4M/6M/8M/10M WH
100% 80% 60%
85
80
75
70
65
60
Prevalenza utile (kPa) 45
55
50
40
35
30
25
20
15
10
5
0
0,0 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7
3
Portata acqua (m /h)
Pompa di circolazione
Alya 12M/12T/16M/16T WH
100% 80% 60%
85
80
75
70
65
60
Prevalenza utile (kPa) 50
55
45
40
35
30
25
20
15
10
5
0
0,0 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7
Portata acqua (m /h)
3
System Manager
Alya WH
(unità interna)
System Manager Alya 4/6/8/10/12/16 E/H WH
450
86
408
72.5 45 40 75
217.5
73.5
Ø33
7

163
57
770 771 784
809
Legenda
1 Mandata circuito riscaldamento G 1’’
2 Ritorno circuito di riscaldamento G 1’’
3 Mandata verso la caldaia (solo versioni H) G 1’’
4 Ritorno della caldaia (solo versioni H) G 1’’
7 1 2 3 4 5 Collegamento del refrigerante - linea liquido 1/4’’ o 3/8’’
5 6 6 Collegamento del refrigerante - linea gas 5/8’’
Peso 39,5-42 kg 88 65 65 65 63 40
7 Scarico condensa

(Le misure sono espresse in mm)
