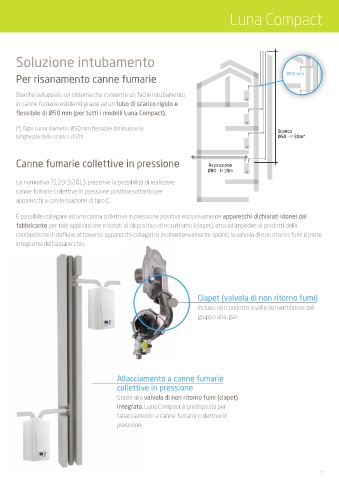

Luna Compact
Soluzione intubamento
Per risanamento canne fumarie Ø50 mm
Baxi ha sviluppato un sistema che consente un facile intubamento
in canne fumarie esistenti grazie ad un tubo di scarico rigido e
flessibile di Ø50 mm (per tutti i modelli Luna Compact).
(*) Ogni curva diametro Ø50 mm flessibile diminuisce la Scarico
lunghezza dello scarico di 2m. Ø50 - l=30m*
Canne fumarie collettive in pressione Aspirazione
Ø80 - l=10m
La normativa 7129-3:2015 prescrive la possibilità di realizzare
canne fumarie collettive in pressione positiva soltanto per
apparecchi a condensazione di tipo C.
È possibile collegare ad una canna collettiva in pressione positiva esclusivamente apparecchi dichiarati idonei dal
fabbricante per tale applicazione e dotati di dispositivo di non ritorno (clapet), atto ad impedire ai prodotti della
combustione di defluire attraverso apparecchi collegati e momentaneamente spenti; la valvola di non ritorno fumi è parte
integrante dell’apparecchio.
Clapet (valvola di non ritorno fumi)
Incluso nel condotto a valle del ventilatore del
gruppo aria-gas
Allacciamento a canne fumarie
collettive in pressione
Grazie alla valvola di non ritorno fumi (clapet)
integrata, Luna Compact è predisposta per
l’allacciamento a canne fumarie collettive in
pressione.
