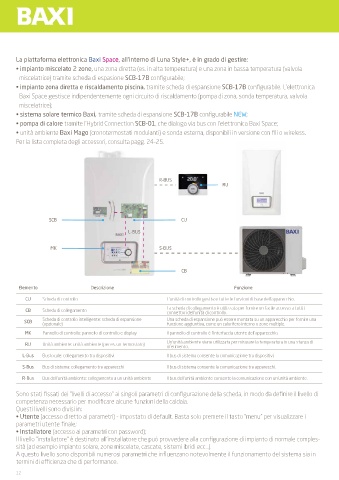

Page 12 - BAXI - LUNA STYLE

La piattaforma elettronica Baxi Space, all’interno di Luna Style+, è in grado di gestire:
• impianto miscelato 2 zone, una zona diretta (es. in alta temperatura) e una zona in bassa temperatura (valvola
miscelatrice) tramite scheda di espasione SCB-17B configurabile;
• impianto zona diretta e riscaldamento piscina, tramite scheda di espansione SCB-17B configurabile. L’elettronica
Baxi Space gestisce indipendentemente ogni circuito di riscaldamento (pompa di zona, sonda temperatura, valvola
miscelatrice);
• sistema solare termico Baxi, tramite scheda di espansione SCB-17B configurabile NEW;
• pompa di calore tramite l’Hybrid Connection SCB-01, che dialoga via bus con l’elettronica Baxi Space;
• unità ambiente Baxi Mago (cronotermostati modulanti) e sonda esterna, disponibili in versione con fili o wireless.
Per la lista completa degli accessori, consulta pagg. 24-25.

R-BUS
RU

SCB CU
L-BUS

MK S-BUS

CB

Elemento Descrizione Funzione

CU Scheda di controllo L’unità di controllo gestisce tutte le funzioni di base dell’apparecchio.
CB Scheda di collegamento La scheda di collegamento è utilizzata per fornire un facile accesso a tutti i
connettori dell’unità di controllo.
SCB Scheda di controllo intelligente: scheda di espansione Una scheda di espansione può essere montata su un apparecchio per fornire una
(opzionale)
funzione aggiuntiva, come un calorifero interno o zone multiple.
MK Pannello di controllo: pannello di controllo e display Il pannello di controllo è l’interfaccia utente dell’apparecchio.
RU Unità ambiente: unità ambiente (per es. un termostato) Un’unità ambiente viene utilizzata per misurare la temperatura in una stanza di
riferimento.
L-Bus Bus locale: collegamento tra dispositivi Il bus di sistema consente la comunicazione tra dispositivi.

S-Bus Bus di sistema: collegamento tra apparecchi Il bus di sistema consente la comunicazione tra apparecchi.
R-Bus Bus dell’unità ambiente: collegamento a un unità ambiente Il bus dell’unità ambiente consente la comunicazione con un’unità ambiente.

Sono stati fissati dei "livelli di accesso" ai singoli parametri di configurazione della scheda, in modo da definire il livello di
competenza necessario per modificare alcune funzioni della caldaia.
Questi livelli sono divisi in:
• Utente (accesso diretto ai parametri) - impostato di default. Basta solo premere il tasto "menu" per visualizzare i
parametri utente finale;
• Installatore (accesso ai parametri con password);
Il livello "installatore" è destinato all'installatore che può provvedere alla configurazione di impianto di normale comples-
sità (ad esempio impianto solare, zone miscelate, cascate, sistemi ibridi ecc...).
A questo livello sono disponibili numerosi parametri che influenzano notevolmente il funzionamento del sistema sia in
termini di efficienza che di performance.
