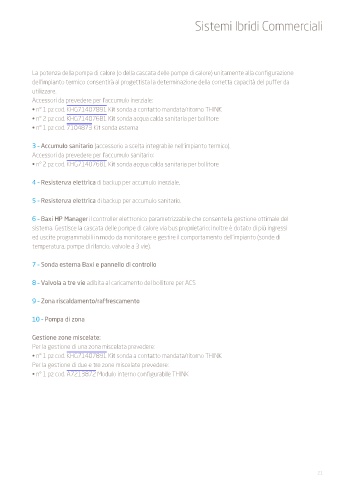

Sistemi Ibridi Commerciali

La potenza della pompa di calore (o della cascata delle pompe di calore) unitamente alla configurazione
dell’impianto termico consentirà al progettista la determinazione della corretta capacità del puffer da
utilizzare.
Accessori da prevedere per l’accumulo inerziale:
• n° 1 pz cod. KHG71407891 Kit sonda a contatto mandata/ritorno THINK
• n° 2 pz cod. KHG71407681 Kit sonda acqua calda sanitaria per bollitore
• n° 1 pz cod. 7104873 Kit sonda esterna

3 – Accumulo sanitario (accessorio a scelta integrabile nell’impianto termico).
Accessori da prevedere per l’accumulo sanitario:
• n° 2 pz cod. KHG71407681 Kit sonda acqua calda sanitaria per bollitore

4 – Resistenza elettrica di backup per accumulo inerziale.

5 – Resistenza elettrica di backup per accumulo sanitario.

6 – Baxi HP Manager il controller elettronico parametrizzabile che consente la gestione ottimale del
sistema. Gestisce la cascata delle pompe di calore via bus proprietario; inoltre è dotato di più ingressi
ed uscite programmabili in modo da monitorare e gestire il comportamento dell’impianto (sonde di
temperatura, pompe di rilancio, valvole a 3 vie).

7 – Sonda esterna Baxi e pannello di controllo

8 – Valvola a tre vie adibita al caricamento del bollitore per ACS

9 – Zona riscaldamento/raffrescamento

10 – Pompa di zona

Gestione zone miscelate:
Per la gestione di una zona miscelata prevedere:
• n° 1 pz cod. KHG71407891 Kit sonda a contatto mandata/ritorno THINK
Per la gestione di due e tre zone miscelate prevedere:
• n° 1 pz cod. A7213872 Modulo interno configurabile THINK
