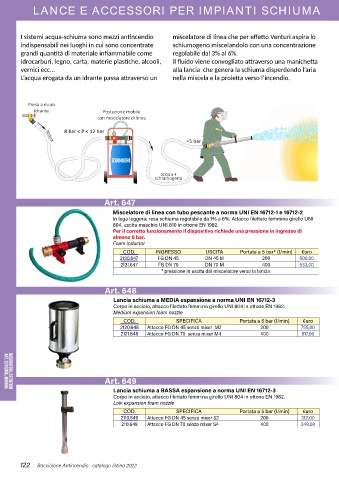

Page 122 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

LANCE E ACCESSORI PER IMPIANTI SCHIUMA

I sistemi acqua-schiuma sono mezzi antincendio miscelatore di linea che per effetto Venturi aspira lo
indispensabili nei luoghi in cui sono concentrate schiumogeno miscelandolo con una concentrazione
grandi quantità di materiale infiammabile come regolabile dal 3% al 6%.
idrocarburi, legno, carta, materie plastiche, alcooli, Il fluido viene convogliato attraverso una manichetta
vernici ecc... alla lancia che genera la schiuma disperdendo l’aria
L’acqua erogata da un idrante passa attraverso un nella miscela e la proietta verso l’incendio.

Presa a muro
idrante Postazione mobile
con miscelatore di linea

8 bar < P < 12 bar
≈5 bar
acqua

SCHIUMOGENO

acqua +
schiumogeno

Art. 647

Miscelatore di linea con tubo pescante a norma UNI EN 16712-1 e 16712-2
In lega leggera; resa schiuma regolabile da 1% a 6%. Attacco filettato femmina girello UNI
804, uscita maschio UNI 810 in ottone EN 1982.
Per il corretto funzionamento il dispositivo richiede una pressione in ingresso di
almeno 8 bar.
Foam inductor
COD. INGRESSO USCITA Portata a 5 bar* (l/min) €uro
2130.647 FG DN 45 DN 45 M 200 500,00
2131.647 FG DN 70 DN 70 M 400 533,00
* pressione in uscita dal miscelatore verso la lancia

Art. 648

Lancia schiuma a MEDIA espansione a norma UNI EN 16712-3
Corpo in acciaio, attacco filettato femmina girello UNI 804 in ottone EN 1982.
Medium expansion foam nozzle
COD. SPECIFICA Portata a 5 bar (l/min) €uro
2120.648 Attacco FG DN 45 senza mixer M2 200 755,00
2121.648 Attacco FG DN 70 senza mixer M4 400 917,00

Art. 649

Lancia schiuma a BASSA espansione a norma UNI EN 16712-3
ART. SCHIUMA, MARINA
MISURATORI, ESTINTORI
Corpo in acciaio, attacco filettato femmina girello UNI 804 in ottone EN 1982.
Low expansion foam nozzle
COD. SPECIFICA Portata a 5 bar (l/min) €uro
2110.649 Attacco FG DN 45 senza mixer S2 200 312,00
2111.649 Attacco FG DN 70 senza mixer S4 400 348,00

122 Bocciolone Antincendio · catalogo listino 2022
