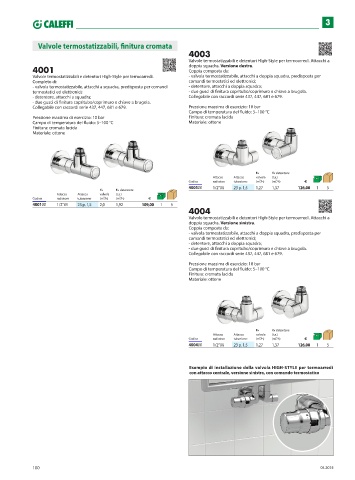

Page 102 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

3

Valvole termostatizzabili, finitura cromata
4003
Valvole termostatizzabili e detentori High-Style per termoarredi. Attacchi a
4001 doppia squadra. Versione destra.
Coppia composta da:
Valvole termostatizzabili e detentori High-Style per termoarredi. - valvola termostatizzabile, attacchi a doppia squadra, predisposta per
Completo di: comandi termostatici ed elettronici;
- valvola termostatizzabile, attacchi a squadra, predisposta per comandi - detentore, attacchi a doppia squadra;
termostatici ed elettronici; - due gusci di finitura copritubo/coprimuro e chiave a brugola.
- detentore, attacchi a squadra; Collegabile con raccordi serie 437, 447, 681 e 679.
- due gusci di finitura copritubo/coprimuro e chiave a brugola.
Collegabile con raccordi serie 437, 447, 681 e 679. Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–100 °C
Pressione massima di esercizio: 10 bar Finitura: cromata lucida
Campo di temperatura del fluido: 5–100 °C Materiale: ottone
Finitura: cromata lucida
Materiale: ottone

Kv Kv detentore
Attacco Attacco valvola (t.a.)
Codice radiatore tubazione (m³/h) (m³/h) €
400300 1/2” M 23 p. 1,5 1,27 1,37 126,00 1 5
Kv Kv detentore
Attacco Attacco valvola (t.a.)
Codice radiatore tubazione (m³/h) (m³/h) €
400100 1/2” M 23 p. 1,5 2,0 1,92 109,00 1 5
4004
Valvole termostatizzabili e detentori High-Style per termoarredi. Attacchi a
doppia squadra. Versione sinistra.
Coppia composta da:
- valvola termostatizzabile, attacchi a doppia squadra, predisposta per
comandi termostatici ed elettronici;
- detentore, attacchi a doppia squadra;
- due gusci di finitura copritubo/coprimuro e chiave a brugola.
Collegabile con raccordi serie 437, 447, 681 e 679.
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–100 °C
Finitura: cromata lucida
Materiale: ottone

Kv Kv detentore
Attacco Attacco valvola (t.a.)
Codice radiatore tubazione (m³/h) (m³/h) €
400400 1/2” M 23 p. 1,5 1,27 1,37 126,00 1 5

Esempio di installazione della valvola HIGH-STYLE per termoarredi
con attacco centrale, versione sinistra, con comando termostatico

100 04.2025
