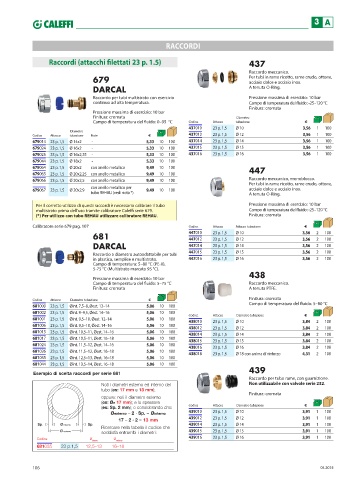

Page 108 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

3 A

RACCORDI
R A C C ORDI

Raccordi (attacchi filettati 23 p. 1.5) 437

Raccordo meccanico.
679 Per tubi in rame ricotto, rame crudo, ottone,
acciaio dolce e acciaio inox.
DARCAL A tenuta O-Ring.
Raccordo per tubi multistrato con esercizio Pressione massima di esercizio: 10 bar
continuo ad alta temperatura. Campo di temperatura del fluido: -25–120 °C
Finitura: cromata
Pressione massima di esercizio: 10 bar
Finitura: cromata Diametro
Campo di temperatura del fluido: 0–95 °C Codice Attacco tubazione €
437010 23 p. 1,5 Ø 10 3,56 1 100
Diametro
Codice Attacco tubazione Note € 437012 23 p. 1,5 Ø 12 3,56 1 100
679014 23 p. 1,5 Ø 14x2 - 5,33 10 100 437014 23 p. 1,5 Ø 14 3,56 1 100
679024 23 p. 1,5 Ø 16x2 - 5,33 10 100 437015 23 p. 1,5 Ø 15 3,56 1 100
679025 23 p. 1,5 Ø 16x2,25 - 5,33 10 100 437016 23 p. 1,5 Ø 16 3,56 1 100
679044 23 p. 1,5 Ø 18x2 - 5,33 10 100
679064 23 p. 1,5 Ø 20x2 con anello metallico 9,49 10 100 447
679065 23 p. 1,5 Ø 20x2,25 con anello metallico 9,49 10 100
679066 23 p. 1,5 Ø 20x2,5 con anello metallico 9,49 10 100 Raccordo meccanico, monoblocco.
Per tubi in rame ricotto, rame crudo, ottone,
con anello metallico per
679067 23 p. 1,5 Ø 20x2,9 9,49 10 100 acciaio dolce e acciaio inox.
tubo REHAU (vedi nota *) A tenuta O-Ring.
Per il corretto utilizzo di questi raccordi è necessario calibrare il tubo Pressione massima di esercizio: 10 bar
multistrato prima dell’uso tramite calibratore Caleffi serie 679. Campo di temperatura del fluido: -25–120 °C
(*) Per utilizzo con tubo REHAU utilizzare calibratore REHAU. Finitura: cromata

Calibratore serie 679 pag. 107 Codice Attacco Attacco tubazione €
681 447010 23 p. 1,5 Ø 10 3,56 2 2 100
Ø 12
3,56
100
447012
23 p. 1,5
DARCAL 447014 23 p. 1,5 Ø 14 3,56 2 100
Raccordo a diametro autoadattabile per tubi 447015 23 p. 1,5 Ø 15 3,56 2 100
in plastica, semplice e multistrato. 447016 23 p. 1,5 Ø 16 3,56 2 100
Campo di temperatura: 5–80 °C (PE-X),
5-75 °C (Multistrato marcato 95 °C).
438
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–75 °C Raccordo meccanico.
Finitura: cromata A tenuta PTFE.
Codice Attacco Diametro tubazione € Finitura: cromata
681000 23 p. 1,5 Øint. 7,5–8, Øest. 12–14 5,06 10 100 Campo di temperatura del fluido: 5–80 °C
681002 23 p. 1,5 Øint. 9–9,5, Øest. 14–16 5,06 10 100 Codice Attacco Diametro tubazione €
681001 23 p. 1,5 Øint. 9,5–10, Øest. 12–14 5,06 10 100 438010 23 p. 1,5 Ø 10 3,84 2 100
681006 23 p. 1,5 Øint. 9,5–10, Øest. 14–16 5,06 10 100 438012 23 p. 1,5 Ø 12 3,84 2 100
681015 23 p. 1,5 Øint. 10,5–11, Øest. 14–16 5,06 10 100 438014 23 p. 1,5 Ø 14 3,84 2 100
681017 23 p. 1,5 Øint. 10,5–11, Øest. 16–18 5,06 10 100 438015 23 p. 1,5 Ø 15 3,84 2 100
681024 23 p. 1,5 Øint. 11,5–12, Øest. 14–16 5,06 10 100 438016 23 p. 1,5 Ø 16 3,84 2 100
681026 23 p. 1,5 Øint. 11,5–12, Øest. 16–18 5,06 10 100 438018 23 p. 1,5 Ø 18 con anima di rinforzo 4,31 2 100
681035 23 p. 1,5 Øint. 12,5–13, Øest. 16–18 5,06 10 100
681044 23 p. 1,5 Øint. 13,5–14, Øest. 16–18 5,06 10 100
Esempio di scelta raccordi per serie 681 439
Raccordo per tubo rame, con guarnizione.
Noti i diametri esterno ed interno del Non utilizzabile con valvole serie 232.
tubo (es: 17 mm e 13 mm);
oppure: noti il diametro esterno Finitura: cromata
(es: Øe 17 mm); e lo spessore
(es: Sp. 2 mm); e considerando che: Codice Attacco Diametro tubazione €
Øesterno – 2 · Sp. = Øinterno 439010 23 p. 1,5 Ø 10 3,91 1 100
17 – 2 · 2 = 13 mm 439012 23 p. 1,5 Ø 12 3,91 1 100
Ricercare nella tabella il codice che 439014 23 p. 1,5 Ø 14 3,91 1 100
soddisfa entrambi i diametri: 439015 23 p. 1,5 Ø 15 3,91 1 100
439016 23 p. 1,5 Ø 16 3,91 1 100
Codice Ø interno Ø esterno
681035 23 p.1,5 12,5–13 16–18

106 04.2025
