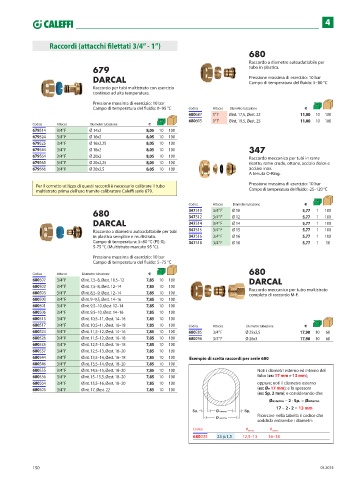

Page 152 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4

Raccordi (attacchi filettati 3/4” - 1”)
680
Raccordo a diametro autoadattabile per
679 tubo in plastica.
DARCAL Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–80 °C
Raccordo per tubi multistrato con esercizio
continuo ad alta temperatura.

Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 0–95 °C Codice Attacco Diametro tubazione €
680687 1” F Øint. 17,5, Øest. 22 11,00 10 100
680605 1” F Øint. 19,5, Øest. 25 11,00 10 100
Codice Attacco Diametro tubazione €
679514 3/4” F Ø 14x2 8,05 10 100
679524 3/4” F Ø 16x2 8,05 10 100
679525 3/4” F Ø 16x2,25 8,05 10 100
679544 3/4” F Ø 18x2 8,05 10 100 347
679564 3/4” F Ø 20x2 8,05 10 100 Raccordo meccanico per tubi in rame
679565 3/4” F Ø 20x2,25 8,05 10 100 ricotto, rame crudo, ottone, acciaio dolce e
679566 3/4” F Ø 20x2,5 8,05 10 100 acciaio inox.
A tenuta O-Ring.

Per il corretto utilizzo di questi raccordi è necessario calibrare il tubo Pressione massima di esercizio: 10 bar
multistrato prima dell’uso tramite calibratore Caleffi serie 679. Campo di temperatura del fluido: -25–120 °C

Codice Attacco Diametro tubazione €
680 347510 3/4” F Ø 10 5,77 1 1 100
Ø 12
3/4” F
347512
100
5,77
DARCAL 347514 3/4” F Ø 14 5,77 1 100
Raccordo a diametro autoadattabile per tubi 347515 3/4” F Ø 15 5,77 1 100
in plastica semplice e multistrato. 347516 3/4” F Ø 16 5,77 1 100
Campo di temperatura: 5–80 °C (PE-X), 347518 3/4” F Ø 18 5,77 1 10
5-75 °C (Multistrato marcato 95 °C).
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–75 °C
680
Codice Attacco Diametro tubazione €
680507 3/4” F Øint. 7,5–8, Øest. 10,5–12 7,85 10 100 DARCAL
680502 3/4” F Øint. 7,5–8, Øest. 12–14 7,85 10 100 Raccordo meccanico per tubo multistrato
680503 3/4” F Øint. 8,5–9, Øest. 12–14 7,85 10 100 completo di raccordo M-F.
680500 3/4” F Øint. 9–9,5, Øest. 14–16 7,85 10 100
680501 3/4” F Øint. 9,5–10, Øest. 12–14 7,85 10 100
680506 3/4” F Øint. 9,5–10, Øest. 14–16 7,85 10 100
680515 3/4” F Øint. 10,5–11, Øest. 14–16 7,85 10 100
680517 3/4” F Øint. 10,5–11, Øest. 16–18 7,85 10 100 Codice Attacco Diametro tubazione €
680524 3/4” F Øint. 11,5–12, Øest. 14–16 7,85 10 100 680285 3/4” F Ø 25x2,5 17,90 10 60
680526 3/4” F Øint. 11,5–12, Øest. 16–18 7,85 10 100 680296 3/4” F Ø 26x3 17,90 10 60
680535 3/4” F Øint. 12,5–13, Øest. 16–18 7,85 10 100
680537 3/4” F Øint. 12,5–13, Øest. 18–20 7,85 10 100
680544 3/4” F Øint. 13,5–14, Øest. 16–18 7,85 10 100 Esempio di scelta raccordi per serie 680
680546 3/4” F Øint. 13,5–14, Øest. 18–20 7,85 10 100
680555 3/4” F Øint. 14,5–15, Øest. 18–20 7,85 10 100 Noti i diametri esterno ed interno del
680556 3/4” F Øint. 15–15,5, Øest. 18–20 7,85 10 100 tubo (es: 17 mm e 13 mm);
680564 3/4” F Øint. 15,5–16, Øest. 18–20 7,85 10 100 oppure; noti il diametro esterno
680505 3/4” F Øint. 17, Øest. 22 7,85 10 100 (es: Øe 17 mm); e lo spessore
(es: Sp. 2 mm); e considerando che:
Øesterno – 2 · Sp. = Øinterno
17 – 2 · 2 = 13 mm
Ricercare nella tabella il codice che
soddisfa entrambe i diametri:
Codice Ø interno Ø esterno
680035 23 p.1,5 12,5–13 16–18
