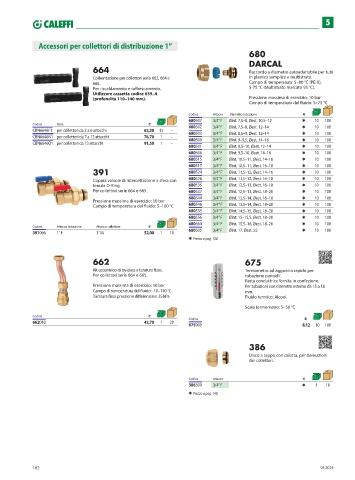

Page 164 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

5

Accessori per collettori di distribuzione 1”
680
DARCAL
664 Raccordo a diametro autoadattabile per tubi
Coibentazione per collettori serie 662, 664 e in plastica semplice e multistrato.
665. Campo di temperatura: 5–80 °C (PE-X),
Per riscaldamento e raffrescamento. 5-75 °C (Multistrato marcato 95 °C).
Utilizzare cassetta codice 659..4
(profondità 110–140 mm). Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–75 °C

Codice Attacco Diametro tubazione €
680507 3/4” F Øint. 7,5–8, Øest. 10,5–12 ✱ 10 100
Codice Note € 680502 3/4” F Øint. 7,5–8, Øest. 12–14 10 100
CBN6646F1 per collettori da 2 a 6 attacchi 62,30 35 – 680503 3/4” F Øint. 8,5–9, Øest. 12–14 ✱ 10 100
✱
CBN6646N1 per collettori da 7 a 12 attacchi 76,70 1 – 680500 3/4” F Øint. 9–9,5, Øest. 14–16 10 100
CBN6646O1 per collettori da 13 attacchi 91,50 1 – ✱
680501 3/4” F Øint. 9,5–10, Øest. 12–14 ✱ 10 100
680506 3/4” F Øint. 9,5–10, Øest. 14–16 ✱ 10 100
680515 3/4” F Øint. 10,5–11, Øest. 14–16 ✱ 10 100
680517 3/4” F Øint. 10,5–11, Øest. 16–18 ✱ 10 100
391 680524 3/4” F Øint. 11,5–12, Øest. 14–16 ✱ 10 100
Coppia valvole di intercettazione a sfera con 680526 3/4” F Øint. 11,5–12, Øest. 16–18 ✱ 10 100
tenuta O-Ring. 680535 3/4” F Øint. 12,5–13, Øest. 16–18 ✱ 10 100
Per collettori serie 664 e 665. 680537 3/4” F Øint. 12,5–13, Øest. 18–20 ✱ 10 100
680544 3/4” F Øint. 13,5–14, Øest. 16–18 ✱ 10 100
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–100 °C 680546 3/4” F Øint. 13,5–14, Øest. 18–20 ✱ 10 100
680555 3/4” F Øint. 14,5–15, Øest. 18–20 ✱ 10 100
680556 3/4” F Øint. 15–15,5, Øest. 18–20 ✱ 10 100
680564 3/4” F Øint. 15,5–16, Øest. 18–20 ✱ 10 100
Codice Attacco tubazione Attacco collettore €
391066 1” F 1” M 52,00 1 10 680505 3/4” F Øint. 17, Øest. 22 ✱ 10 100
✱ Prezzo a pag. 150

662 675
Kit eccentrico di by-pass a taratura fissa. Termometro ad aggancio rapido per
Per collettori serie 664 e 665. tubazione pannelli.
Pasta conduttrice fornita in confezione.
Pressione massima di esercizio: 10 bar Per tubazioni con diametro esterno da 15 a 18
Campo di temperatura del fluido: -10–110 °C mm.
Taratura fissa pressione differenziale: 25 kPa Fluido termico: Alcool.
Scala termometro: 5–50 °C
Codice € Codice €
662010 42,70 1 20
675900 8,12 10 100

386
Disco a tappo con calotta, per derivazioni
dei collettori.

Codice Attacco €
386500 3/4” F ✱ 1 10
✱ Prezzo a pag. 148

162 04.2025
