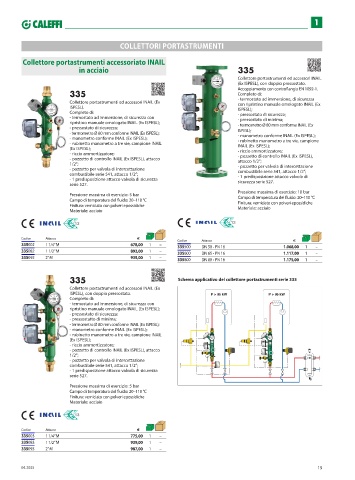

Page 21 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

1

COLLETTORI PORTASTRUMENTI
C OLLE T T ORI PORT ASTR UMENTI

Collettore portastrumenti accessoriato INAIL
in acciaio 335
Collettore portastrumenti ed accessori INAIL
(Ex ISPESL), con doppio pressostato.
Accoppiamento con controflangia EN 1092-1.
335 Completo di:
Collettore portastrumenti ed accessori INAIL (Ex - termostato ad immersione, di sicurezza
con ripristino manuale omologato INAIL (Ex
ISPESL). ISPESL);
Completo di: - pressostato di sicurezza;
- termostato ad immersione, di sicurezza con - pressostato di minima;
ripristino manuale omologato INAIL (Ex ISPESL); - termometro Ø 80 mm conforme INAIL (Ex
- pressostato di sicurezza;
- termometro Ø 80 mm conforme INAIL (Ex ISPESL); ISPESL);
- manometro conforme INAIL (Ex ISPESL); - manometro conforme INAIL (Ex ISPESL);
- rubinetto manometro a tre vie, campione INAIL - rubinetto manometro a tre vie, campione
(Ex ISPESL); INAIL (Ex ISPESL);
- riccio ammortizzatore; - riccio ammortizzatore;
- pozzetto di controllo INAIL (Ex ISPESL), attacco - pozzetto di controllo INAIL (Ex ISPESL),
1/2”; attacco 1/2”;
- pozzetto per valvola di intercettazione - pozzetto per valvola di intercettazione
combustibile serie 541, attacco 1/2”; combustibile serie 541, attacco 1/2”;
- 1 predisposizione attacco valvola di sicurezza - 1 predisposizione attacco valvola di
serie 527. sicurezza serie 527.
Pressione massima di esercizio: 10 bar
Pressione massima di esercizio: 5 bar Campo di temperatura del fluido: 20–110 °C
Campo di temperatura del fluido: 20–110 °C Finitura: verniciato con polveri epossidiche
Finitura: verniciato con polveri epossidiche Materiale: acciaio
Materiale: acciaio

Codice Attacco € Codice Attacco €
335002 1 1/4” M 678,00 1 – 335500 DN 50 - PN 16 1.068,00 1 –
335082 1 1/2” M 892,00 1 – 335600 DN 65 - PN 16 1.117,00 1 –
335092 2” M 935,00 1 – 335800 DN 80 - PN 16 1.175,00 1 –

335 Schema applicativo del collettore portastrumenti serie 335
Collettore portastrumenti ed accessori INAIL (Ex
ISPESL), con doppio pressostato.
Completo di:
- termostato ad immersione, di sicurezza con
ripristino manuale omologato INAIL (Ex ISPESL);
- pressostato di sicurezza;
- pressostatto di minima;
- termometro Ø 80 mm conforme INAIL (Ex ISPESL);
- manometro conforme INAIL (Ex ISPESL);
- rubinetto manometro a tre vie, campione INAIL
(Ex ISPESL);
- riccio ammortizzatore;
- pozzetto di controllo INAIL (Ex ISPESL), attacco
1/2”;
- pozzetto per valvola di intercettazione
combustibile serie 541, attacco 1/2”;
- 1 predisposizione attacco valvola di sicurezza
serie 527.

Pressione massima di esercizio: 5 bar
Campo di temperatura del fluido: 20–110 °C
Finitura: verniciato con polveri epossidiche
Materiale: acciaio

Codice Attacco €
335003 1 1/4” M 775,00 1 –
335083 1 1/2” M 939,00 1 –
335093 2” M 987,00 1 –

04.2025 19
