6 C

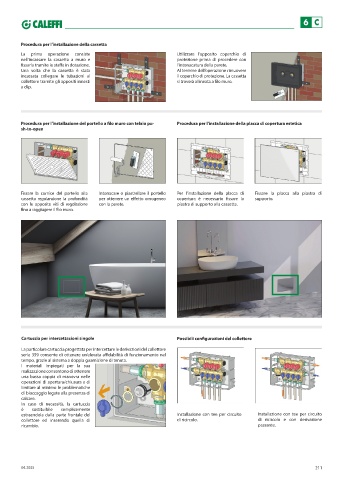

Procedura per l’installazione della cassetta
La prima operazione consiste Utilizzare l’apposito coperchio di
nell’incassare la cassetta a muro e protezione prima di procedere con
fissarla tramite le staffe in dotazione. l’intonacatura della parete.
Una volta che la cassetta è stata Al termine dell’operazione rimuovere
incassata collegare le tubazioni al il coperchio di protezione. La cassetta
collettore tramite gli appositi innesti si troverà allineata a filo muro.
a clip.

Procedura per l’installazione del portello a filo muro con telaio pu- Procedura per l’installazione della placca di copertura estetica
sh-to-open

Fissare la cornice del portello alla Intonacare o piastrellare il portello Per l’installazione della placca di Fissare la placca alla piastra di
cassetta regolandone la profondità per ottenere un effetto omogeneo copertura è necessario fissare la supporto.
con le apposite viti di regolazione con la parete. piastra di supporto alla cassetta.
fino a raggiugere il filo muro.

Cartuccia per intercettazioni singole Possibili configurazioni del collettore

La particolare cartuccia progettata per intercettare le derivazioni del collettore
serie 359 consente di ottenere un’elevata affidabilità di funzionamento nel
tempo, grazie al sistema a doppia guarnizione di tenuta.
I materiali impiegati per la sua
realizzazione consentono di ottenere
una bassa coppia di manovra nelle
operazioni di apertura/chiusura e di
limitare al minimo le problematiche
di bloccaggio legate alla presenza di
calcare.
In caso di necessità, la cartuccia
è sostituibile semplicemente
estraendola dalla parte frontale del Installazione con tee per circuito Installazione con tee per circuito
collettore ed inserendo quella di di ricircolo. di ricircolo e con derivazione
ricambio. passante.

04.2025 211
