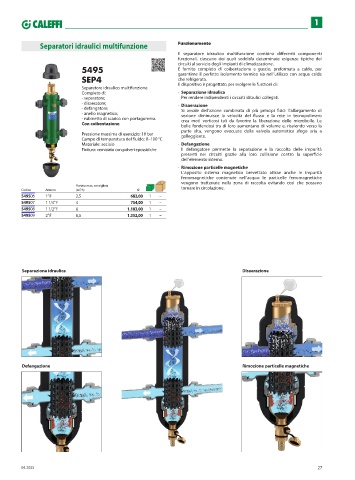

Separatori idraulici multifunzione Funzionamento

Il separatore idraulico multifunzione combina differenti componenti
funzionali, ciascuno dei quali soddisfa determinate esigenze tipiche dei
circuiti al servizio degli impianti di climatizzazione.
5495 É fornito completo di coibentazione a guscio, preformata a caldo, per
garantirne il perfetto isolamento termico sia nell’utilizzo con acqua calda
SEP4 che refrigerata.
Separatore idraulico multifunzione. Il dispositivo è progettato per svolgere le funzioni di:
Completo di: - Separazione idraulica
- separatore; Per rendere indipendenti i circuiti idraulici collegati.
- disaeratore; - Disaerazione
- defangatore; Si avvale dell’azione combinata di più principi fisici: l’allargamento di
- anello magnetico; sezione diminuisce la velocità del flusso e la rete in tecnopolimero
- rubinetto di scarico con portagomma. crea moti vorticosi tali da favorire la liberazione delle microbolle. Le
Con coibentazione. bolle fondendosi tra di loro aumentano di volume e, risalendo verso la
parte alta, vengono evacuate dalla valvola automatica sfogo aria a
Pressione massima di esercizio: 10 bar galleggiante.
Campo di temperatura del fluido: 0–100 °C
Materiale: acciaio - Defangazione
Finitura: verniciato con polveri epossidiche Il defangatore permette la separazione e la raccolta delle impurità
presenti nei circuiti grazie alla loro collisione contro la superficie
dell’elemento interno.
- Rimozione particelle magnetiche
L’apposito sistema magnetico brevettato attrae anche le impurità
ferromagnetiche contenute nell’acqua: le particelle ferromagnetiche
vengono trattenute nella zona di raccolta evitando così che possano
Portata max. consigliata
Codice Attacco (m³/h) € tornare in circolazione.
549506 1” F 2,5 682,00 1 –
549507 1 1/4” F 4 754,00 1 –
549508 1 1/2” F 6 1.103,00 1 –
549509 2” F 8,5 1.352,00 1 –

Separazione idraulica Disaerazione

Defangazione Rimozione particelle magnetiche
