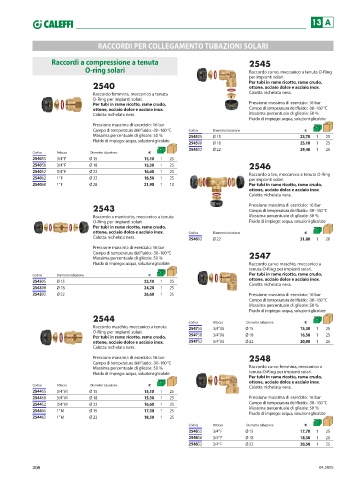

Page 308 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

13 A

RACCORDI PER COLLEGAMENTO TUBAZIONI SOLARI

Raccordi a compressione a tenuta 2545
O-ring solari Raccordo curvo, meccanico a tenuta O-Ring
per impianti solari.
2540 Per tubi in rame ricotto, rame crudo,
ottone, acciaio dolce e acciaio inox.
Raccordo femmina, meccanico a tenuta Calotta nichelata nera.
O-Ring per impianti solari.
Per tubi in rame ricotto, rame crudo, Pressione massima di esercizio: 16 bar
ottone, acciaio dolce e acciaio inox. Campo di temperatura del fluido: -30–160 °C
Calotta nichelata nera. Massima percentuale di glicole: 50 %
Fluido di impiego: acqua, soluzioni glicolate
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -30–160 °C Codice Diametro tubazione €
Massima percentuale di glicole: 50 % 254505 Ø 15 23,70 1 25
Fluido di impiego: acqua, soluzioni glicolate 254508 Ø 18 25,10 1 25
254502 Ø 22 29,40 1 25
Codice Attacco Diametro tubazione €
254055 3/4” F Ø 15 15,10 1 25
254058 3/4” F Ø 18 15,30 1 25 2546
254052 3/4” F Ø 22 16,60 1 25 Raccordo a tee, meccanico a tenuta O-Ring
254062 1” F Ø 22 18,50 1 25 per impianti solari.
254068 1” F Ø 28 21,90 1 10 Per tubi in rame ricotto, rame crudo,
ottone, acciaio dolce e acciaio inox.
Calotta nichelata nera.
2543 Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -30–160 °C
Raccordo a manicotto, meccanico a tenuta Massima percentuale di glicole: 50 %
O-Ring per impianti solari. Fluido di impiego: acqua, soluzioni glicolate
Per tubi in rame ricotto, rame crudo,
ottone, acciaio dolce e acciaio inox. Codice Diametro tubazione €
Calotta nichelata nera. 254602 Ø 22 31,80 1 20
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -30–160 °C 2547
Massima percentuale di glicole: 50 %
Fluido di impiego: acqua, soluzioni glicolate Raccordo curvo maschio, meccanico a
tenuta O-Ring per impianti solari.
Codice Diametro tubazione € Per tubi in rame ricotto, rame crudo,
254305 Ø 15 22,10 1 25 ottone, acciaio dolce e acciaio inox.
Calotta nichelata nera.
254308 Ø 18 24,20 1 25
254302 Ø 22 26,60 1 25 Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -30–160 °C
Massima percentuale di glicole: 50 %
Fluido di impiego: acqua, soluzioni glicolate
2544
Codice Attacco Diametro tubazione €
Raccordo maschio, meccanico a tenuta 254755 3/4” M Ø 15 15,30 1 25
O-Ring per impianti solari.
Per tubi in rame ricotto, rame crudo, 254758 3/4” M Ø 18 16,50 1 25
ottone, acciaio dolce e acciaio inox. 254752 3/4” M Ø 22 20,00 1 25
Calotta nichelata nera.

Pressione massima di esercizio: 16 bar 2548
Campo di temperatura del fluido: -30–160 °C
Massima percentuale di glicole: 50 % Raccordo curvo femmina, meccanico a
Fluido di impiego: acqua, soluzioni glicolate tenuta O-Ring per impianti solari.
Per tubi in rame ricotto, rame crudo,
ottone, acciaio dolce e acciaio inox.
Codice Attacco Diametro tubazione € Calotta nichelata nera.
254455 3/4” M Ø 15 15,10 1 25
254458 3/4” M Ø 18 15,30 1 25 Pressione massima di esercizio: 16 bar
254452 3/4” M Ø 22 16,60 1 25 Campo di temperatura del fluido: -30–160 °C
254465 1” M Ø 15 17,30 1 25 Massima percentuale di glicole: 50 %
Fluido di impiego: acqua, soluzioni glicolate
254462 1” M Ø 22 18,50 1 25
Codice Attacco Diametro tubazione €
254855 3/4” F Ø 15 17,70 1 25
254858 3/4” F Ø 18 18,30 1 25
254852 3/4” F Ø 22 20,50 1 25
