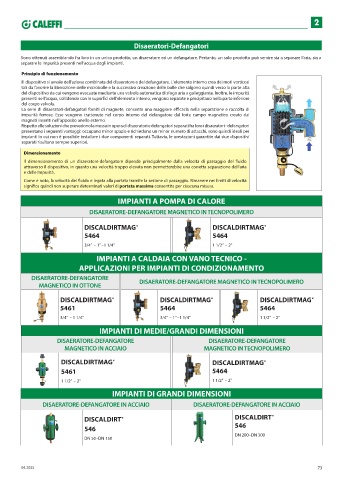

Disaeratori-Defangatori

Sono ottenuti assemblando fra loro in un unico prodotto, un disaeratore ed un defangatore. Pertanto, un solo prodotto può servire sia a separare l’aria, sia a
separare le impurità presenti nell’acqua degli impianti.
Principio di funzionamento
Il dispositivo si avvale dell’azione combinata del disaeratore e del defangatore. L’elemento interno crea dei moti vorticosi
tali da favorire la liberazione delle microbolle e la successiva creazione delle bolle che salgono quindi verso la parte alta
del dispositivo da cui vengono evacuate mediante una valvola automatica di sfogo aria a galleggiante. Inoltre, le impurità
presenti nell’acqua, collidendo con le superfici dell’elemento interno, vengono separate e precipitano nella parte inferiore
del corpo valvola.
La serie di disaeratori-defangatori forniti di magnete, consente una maggiore efficacia nella separazione e raccolta di
impurità ferrose. Esse vengono trattenute nel corpo interno del defangatore dal forte campo magnetico creato dai
magneti inseriti nell’apposito anello esterno.
Rispetto alle soluzioni che prevedono la messa in opera di disaeratori e defangatori separati fra loro i disaeratori - defangatori
presentano i seguenti vantaggi: occupano minor spazio e richiedono un minor numero di attacchi, sono quindi ideali per
impianti in cui non è possibile installare i due componenti separati. Tuttavia, le prestazioni garantite dai due dispositivi
separati risultano sempre superiori.
Dimensionamento
Il dimensionamento di un disaeratore-defangatore dipende principalmente dalla velocità di passaggio del fluido
attraverso il dispositivo, in quanto una velocità troppo elevata non permetterebbe una corretta separazione dell’aria
e delle impurità.
Come è noto, la velocità del fluido è legata alla portata tramite la sezione di passaggio. Rimanere nei limiti di velocità
significa quindi non superare determinati valori di portata massima consentita per ciascuna misura.

IMPIANTI A POMPA DI CALORE
DISAERATORE-DEFANGATORE MAGNETICO IN TECNOPOLIMERO

DISCALDIRTMAG ® DISCALDIRTMAG ®
5464 5464

3/4” – 1” –1 1/4” 1 1/2” – 2”
IMPIANTI A CALDAIA CON VANO TECNICO -
APPLICAZIONI PER IMPIANTI DI CONDIZIONAMENTO

DISAERATORE-DEFANGATORE DISAERATORE-DEFANGATORE MAGNETICO IN TECNOPOLIMERO
MAGNETICO IN OTTONE

DISCALDIRTMAG ® DISCALDIRTMAG ® DISCALDIRTMAG ®
5461 5464 5464

3/4” – 1 1/4” 3/4” – 1” –1 1/4” 1 1/2” – 2”
IMPIANTI DI MEDIE/GRANDI DIMENSIONI

DISAERATORE-DEFANGATORE DISAERATORE-DEFANGATORE
MAGNETICO IN ACCIAIO MAGNETICO IN TECNOPOLIMERO

DISCALDIRTMAG ® DISCALDIRTMAG ®
5461 5464

1 1/2” – 2” 1 1/2” – 2”
IMPIANTI DI GRANDI DIMENSIONI

DISAERATORE-DEFANGATORE IN ACCIAIO DISAERATORE-DEFANGATORE IN ACCIAIO

DISCALDIRT ® DISCALDIRT ®
546 546
DN 200–DN 300
DN 50–DN 150
