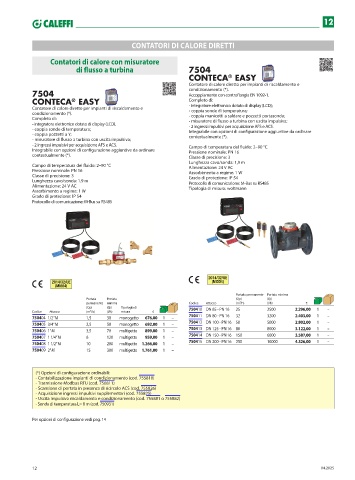

Page 14 - CALEFFI - LISTINO SISTEMI CALORE 2025

12

CONTATORI DI CALORE DIRETTI

Contatori di calore con misuratore
di flusso a turbina 7504
CONTECA EASY
®
Contatore di calore diretto per impianti di riscaldamento e
7504 condizionamento (*).
Accoppiamento con controflangia EN 1092-1.
CONTECA EASY Completo di:
®
Contatore di calore diretto per impianti di riscaldamento e - integratore elettronico dotato di display (LCD);
- coppia sonde di temperatura;
condizionamento (*). - coppia manicotti a saldare e pozzetti portasonda;
Completo di: - misuratore di flusso a turbina con uscita impulsiva;
- integratore elettronico dotato di display (LCD), - 2 ingressi impulsivi per acquisizione AFS e ACS.
- coppia sonde di temperatura; Integrabile con opzioni di configurazione aggiuntive da ordinare
- coppia pozzetti a Y; contestualmente (*).
- misuratore di flusso a turbina con uscita impulsiva;
- 2 ingressi impulsivi per acquisizione AFS e ACS. Campo di temperatura del fluido: 2–90 °C
Integrabile con opzioni di configurazione aggiuntive da ordinare Pressione nominale: PN 16
contestualmente (*). Classe di precisione: 3
Lunghezza cavo/sonda: 1,9 m
Campo di temperatura del fluido: 2–90 °C Alimentazione: 24 V AC
Pressione nominale: PN 16 Assorbimento a regime: 1 W
Classe di precisione: 3 Grado di protezione: IP 54
Lunghezza cavo/sonda: 1,9 m Protocollo di comunicazione: M-Bus su RS485
Alimentazione: 24 V AC Tipologia di misura: woltmann
Assorbimento a regime: 1 W
Grado di protezione: IP 54
Protocollo di comunicazione: M-Bus su RS485

Portata permanente Portata minima
Portata Portata (Qp) (Qi)
permanente minima Codice Attacco (m³/h) (l/h) €
(Qp) (Qi) Tipologia di 750410 DN 65 - PN 16 25 2500 2.296,00 1 –
Codice Attacco (m³/h) (l/h) misura €
750404 1/2” M 1,5 30 monogetto 676,00 1 – 750411 DN 80 - PN 16 32 3200 2.403,00 1 –
750405 3/4” M 2,5 50 monogetto 692,00 1 – 750412 DN 100 - PN 16 50 5000 2.802,00 1 –
750406 1” M 3,5 70 multigetto 899,00 1 – 750413 DN 125 - PN 16 80 8000 3.122,00 1 –
750407 1 1/4” M 6 120 multigetto 959,00 1 – 750414 DN 150 - PN 16 150 6000 3.587,00 1 –
750408 1 1/2” M 10 200 multigetto 1.266,00 1 – 750415 DN 200 - PN 16 250 10000 4.326,00 1 –
750409 2” M 15 300 multigetto 1.761,00 1 –

(*) Opzioni di configurazione ordinabili:
- Contabilizzazione impianti di condizionamento (cod. 755810)
- Trasmissione Modbus RTU (cod. 750811)
- Scansione di portata in presenza di ricircolo ACS (cod. 755826)
- Acquisizione ingressi impulsivi supplementari (cod. 755825)
- Uscita impulsiva riscaldamento e condizionamento (cod. 755881 o 755882)
- Sonda di temperatura L= 8 m (cod. 750931)

Per opzioni di configurazione vedi pag. 14

12 04.2025
