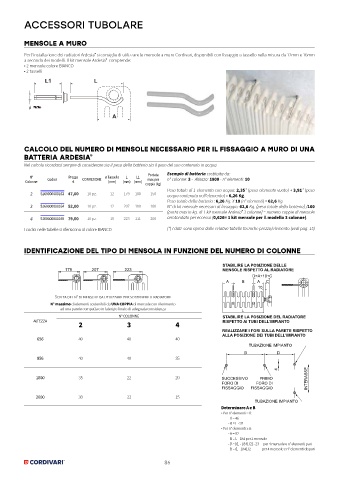

Page 86 - CORDIVARI - LISTINO COMFORT 2025

ACCESSORI TUBOLARE

MENSOLE A MURO

®
Per l’installazione dei radiatori Ardesia si consiglia di utilizzare le mensole a muro Cordivari, disponibili con fissaggio a tassello nella misura da 12mm e 16mm
a seconda dei modelli. Il kit mensole Ardesia comprende:
®
• 2 mensole colore BIANCO
• 2 tasselli
L1 L

φ
A

CALCOLO DEL NUMERO DI MENSOLE NECESSARIO PER IL FISSAGGIO A MURO DI UNA
BATTERIA ARDESIA ®

Nel calcolo ricordarsi sempre di considerare sia il peso della batteria sia il peso del suo contenuto in acqua.
Portata Esempio di batteria costituita da:
N° Prezzo ø Tassello L L1 n° colonne: 3 - Altezza: 1800 - n° elementi: 10
Colonne Codice € CONFEZIONE (mm) (mm) (mm) max per
coppia [kg]
Peso totale di 1 elemento con acqua: 2,35* [peso elemento vuoto] + 3,91* [peso
2 5160000000163 47,00 10 pz. 12 179 100 150 acqua contenuta nell’elemento] = 6,26 Kg.
Peso totale della batteria : 6,26 Kg. X 10 [n° elementi] = 62,6 Kg.
3 5160000000164 52,00 10 pz. 12 207 100 100 N° di kit mensole necessari al fissaggio: 62,6 Kg. [peso totale della batteria] /100
[porta max in kg. di 1 kit mensole Ardesia 3 colonne] = numero coppie di mensole
®
4 5160000000165 79,00 10 pz. 15 223 111 200 arrotondato per eccesso (0,626= 1 kit mensole per il modello 3 colonne).
I codici nelle tabelle si riferiscono al colore BIANCO (*) I dati sono ripresi dalle relative tabelle tecniche prezzo/elemento (vedi pag. 15)

IDENTIFICAZIONE DEL TIPO DI MENSOLA IN FUNZIONE DEL NUMERO DI COLONNE

STABILIRE LA POSIZIONE DELLE
179 207 223 MENSOLE RISPETTO AL RADIATORE
D=A+10+C
A B A C
10
Scelta del n° di mensole da utilizzare per sostenere il radiatore
N° massimo di elementi sostenibili da UNA COPPIA di mensole con riferimento
ad una parete compatta o in laterizio forato di adeguata consistenza L
N° COLONNE STABILIRE LA POSIZIONE DEL RADIATORE
ALTEZZA RISPETTO AI TUBI DELL’IMPIANTO
2 3 4
REALIZZARE I FORI SULLA PARETE RISPETTO
ALLA POSIZIONE DEI TUBI DELL’IMPIANTO
656 40 40 40
TUBAZIONE IMPIANTO
B D
856 40 40 35

4
1800 35 22 20 SUCCESSIVO PRIMO INTERASSE
FORO DI FORO DI
FISSAGGIO FISSAGGIO
2000 30 22 15
TUBAZIONE IMPIANTO
Determinare A e B
· Per n° elementi < 8:
- A = 46
- B = L - 92
· Per n° elementi ≥ 8:
- A = 92
- B = L - 184 per 2 mensole
- B = [(L - 184) /2] - 23 per 4 mensole e n° elementi pari
- B = (L - 184) /2 per 4 mensole e n° elementi dispari
