DAIKIN ALTHERMA 3 R (11-14-16) ECH2O PAVIMENTO RADIANTE CON DEU E SOLARE DB
DAIKIN ALTHERMA 3 R (11-14-16) ECH O_ Pavimento Radiante con DEU e Solare DB
2

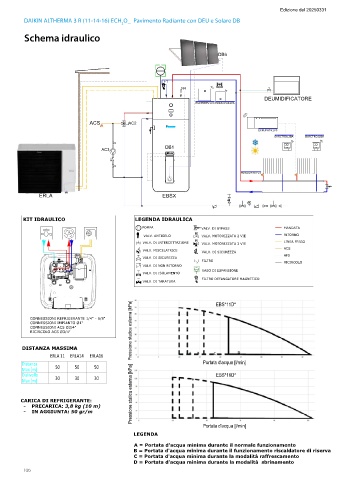

Schema idraulico
SCHEMA IDRAULICO SCHEMA ELETTRICO

DB6 BACKUP HEATER UNITA' INTERNA DAIKIN HOME CONTROL

L L 21 1.1 LAN
L L L X12M 22 1.5
N N N 15 1.2 3
N N 2
F1
F1 RESISTENZA
9
DB5 6V X12M 12 1.4
1.3
L L
DEUMIDIFICATORE N N
EKRMIBEV1V3 EKRACPUR1PA
UNITA' ESTERNA
X1M Z1 Z2 Z3 Z4 Z5 Z6
230 V
1 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
ACS AC2 230 V N L 2 2 X1M
EKRUFHT61V3 3 3
2 M M M M M M M M M
4x1,5 mm
EKRCTRDI2BA EKRCTRDI2BA X1M 22 22 22 22 22 22
5 6
DB1 22 22 ZONA 1 ZONA 2 ZONA 3 ZONA 4 ZONA 5 ZONA 6
AC3 Alimentazione unità interna
LEGENDA ELETTRICA
EKWCVATR1V3
DIFFERENZIALE X2M 15-22(A): CONTATTO TERMOSTATO LINEA
M M
X1M: ALIMENTAZIONI ELETTRICHE NEUTRO
MAGNETOTERMICO 6V: BUH TERRA
X2M 9-12: CONTATTO STAGIONE SEGNALE
ERLA EBSX RELÉ
KIT IDRAULICO LEGENDA IDRAULICA PROTEZIONI ELETTRICHE
Alimentazioni elettriche Alimentazioni elettriche Alimentazioni elettriche
POMPA VALV. DI BYPASS MANDATA Unità esterna Unità interna Backup heater MONOFASE
M
VALV. ANTIGELO VALV. MOTORIZZATA 2 VIE RITORNO ERLA 1ph/3ph 11 14 16 EBSX 11 16 *6V 2 kW 4 kW 6 kW
M
VALV. DI INTERCETTAZIONE VALV. MOTORIZZATA 3 VIE LINEA FRIGO Corrente max (A) 30,8/14 30,8/14 30,8/14 Corrente max (A) 6,3 6,3 Corrente max (A) 8,7 17,4 26
VALV. MISCELATRICE VALV. DI SICUREZZA ACS Taglia interruttore Taglia interruttore Taglia interruttore
T VALV. DI SICUREZZA AFS magnetotermico 32 A/16 A 32 A/16 A 32 A/16 A magnetotermico 16 A 16 A magnetotermico 10 A 20 A 32 A
differenziale
differenziale
differenziale
FILTRO RICIRCOLO A A A
VALV. DI NON RITORNO Classe Differenziale (consigliato F) (consigliato F) (consigliato F) Classe Differenziale AC AC Classe Differenziale AC AC AC
VASO DI ESPANSIONE Classe Classe Classe
T T VALV. DI ISOLAMENTO Magnetotermico C C C Magnetotermico C C Magnetotermico C C C
FILTRO DEFANGATORE MAGNETICO
VALV. DI TARATURA
CODICI PRODOTTO
Pressione statica esterna [kPa]
EBS*11D*
CONNESSIONI REFRIGERANTE 1/4" - 5/8" ODICE UNITA' INTERNA CODICE UNITA' INTERNA CODICE UNITA' ESTERNA TAGLIA PREZZO
04
06
08
CONNESSIONI IMPIANTO Ø1"
CONNESSIONI ACS Ø3/4"
RICIRCOLO ACS Ø3/4"
DISTANZA MASSIMA CODICI ACCESSORI OBBLIGATORI
ERLA 11 ERLA14 ERLA16
Distanza Portata d'acqua [l/min] ODICE UNITA' INTERNA CODICE UNITA' INTERNA CODICE UNITA' ESTERNA TAGLIA PREZZO
04
08
06
Max [m] 50 50 50
Dislivello 30 30 30 EBS*16D*
Max [m]
CARICA DI REFRIGERANTE: Pressione statica esterna [kPa] CODICI ACCESSORI OPZIONALI
- PRECARICA: 3,8 kg (10 m)
- IN AGGIUNTA: 50 gr/m CODICE UNITA' INTERNA CODICE UNITA' ESTERNA TAGLIA PREZZO

Portata d'acqua [l/min] ODICE UNITA' INTERNA 04 06 08
LEGENDA

A = Portata d'acqua minima durante il normale funzionamento
B = Portata d'acqua minima durante il funzionamento riscaldatore di riserva
C = Portata d'acqua minima durante la modalità raffrescamento
D = Portata d'acqua minima durante la modalità sbrinamento
