Page 33 - DAIKIN - LISTINO APRILE 2025

Edizione del 20250331

DAIKIN MULTI + UNITA' DX CON ACCUMULO ACS

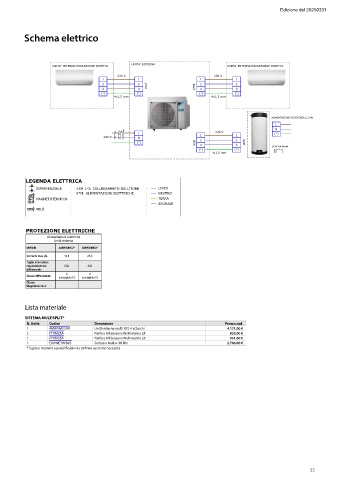

Schema elettrico

SCHEMA IDRAULICO SCHEMA ELETTRICO

UNITA' ESTERNA
UNITA' INTERNA ESPANSIONE DIRETTA UNITA' INTERNA ESPANSIONE DIRETTA
230 V 230 V
1 1 1 1
2 2 X*M 2 2
3 3 X*M 3 3
4x1,5 mm 4x1,5 mm
EKHWET
MULTI
ALIMENTAZIONE RESISTENZA 1,2 kW
L
N
L 230 V
230 V N 1 1
M X5M 2 3 2 3 X2M SCHEDA WLAN
DAIKIN EUROPE N.V.
4x1,5 mm
ACS
MULTI

LEGENDA ELETTRICA
MWXM DIFFERENZIALE X5M 1-3: COLLEGAMENTO BOLLITORE LINEA
X*M: ALIMENTAZIONI ELETTRICHE NEUTRO
MAGNETOTERMICO TERRA
SEGNALE
RELÉ

KIT IDRAULICO LEGENDA IDRAULICA PROTEZIONI ELETTRICHE
Alimentazioni elettriche
POMPA VALV. DI BYPASS MANDATA Unità esterna
M
VALV. ANTIGELO VALV. MOTORIZZATA 2 VIE RITORNO MWXM 4MWXM52* 5MWXM90*
VALV. DI INTERCETTAZIONE M VALV. MOTORIZZATA 3 VIE LINEA FRIGO Corrente max (A) 14,6 25,9
VALV. MISCELATRICE VALV. DI SICUREZZA ACS Taglia interruttore
T AFS magnetotermico 20A 32A
differenziale
VALV. DI SICUREZZA
FILTRO RICIRCOLO A A
VALV. DI NON RITORNO Classe Differenziale (consigliato F) (consigliato F)
VASO DI ESPANSIONE Classe
T T VALV. DI ISOLAMENTO Magnetotermico
FILTRO DEFANGATORE MAGNETICO
VALV. DI TARATURA
Lista materiale
CODICI PRODOTTO
SISTEMA MULTISPLIT*
N. Unità Codice Descrizione TAGLIA Prezzo cad. PREZZO
CODICE UNITA' ESTERNA
CODICE UNITA' INTERNA
ODICE UNITA' INTERNA 1 4MWXM52A9 Unità esterna multi R32 4 attacchi 06 4.121,00 € 08
04
2 FTXM25A Perfera All Seasons Wall Interna 25 833,00 €
CONNESSIONI REFRIGERANTE Ø3/8" -Ø1/4" 1 FTXM35A Perfera All Seasons Wall Interna 35 961,00 €
CONNESSIONI ACS Ø3/4" 1 EKHWET90BV3 Serbatio Multi+ 90 litri 2.706,00 €
* Taglia e modello esemplificativi da definire secondo necessità
CODICI ACCESSORI OBBLIGATORI
DISTANZA MASSIMA TUBAZIONI R32
4MWXM 5MWXM
Distanza 60 75 ODICE UNITA' INTERNA CODICE UNITA' INTERNA CODICE UNITA' ESTERNA TAGLIA PREZZO
06
08
04
Max [m]
Distanza Max
interne [m] 25 25
CARICA DI REFRIGERANTE CODICI ACCESSORI OPZIONALI

4MWXM52 5MWXM90 CODICE UNITA' INTERNA CODICE UNITA' ESTERNA TAGLIA PREZZO
ODICE UNITA' INTERNA 04 06 08
2,2 kg 3,3 kg
CARICA DI REFRIGERANTE AGGIUNTIVA:
fare riferimento al manuale di
installazione.
33
