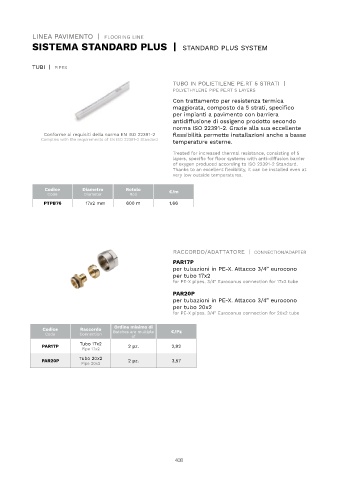

Page 408 - ERCOS - LISTINO BATHROOM EXPERIENCE

LINEA PAVIMENTO | FLOORING LINE LINEA PAVIMENTO | FLOORING LINE
SISTEMA STANDARD PLUS | STANDARD PLUS SYSTEM SISTEMA STANDARD PLUS | STANDARD PLUS SYSTEM

TUBI | PIPES COLLETTORI E CASSETTE | MANIFOLDS AND BOXES

TUBO IN POLIETILENE PE.RT 5 STRATI | SERIE ERCOS PLUS IN OTTONE |
POLYETHYLENE PIPE PE.RT 5 LAYERS ERCOS PLUS SERIES IN BRASS
Con trattamento per resistenza termica Collettore di distribuzione da 1” premontato
maggiorata, composto da 5 strati, specifico in ottone nichelato composto da collettore di
per impianti a pavimento con barriera mandata, completo di regolatori micrometrici
antidiffusione di ossigeno prodotto secondo e misuratori di portata. Collettore di ritorno
norma ISO 22391-2. Grazie alla sua eccellente completo di valvole di intercettazione
Conforme ai requisiti della norma EN ISO 22391-2 flessibilità permette installazioni anche a basse manuali (termostatizzabili). Staffe di fissaggio
Complies with the requirements of EN ISO 22391-2 Standard
temperature esterne. disassate con spessori antivibrazione, corredati
con: valvole a sfera da 1” (blu e rossa) di
Treated for increased thermal resistance, consisting of 5 alimentazione e bocchettoni con termometri
layers, specific for floor systems with anti-diffusion barrier
of oxygen produced according to ISO 22391-2 Standard. 0-80°. Terminali a ‘T’ con valvole di sfiato
Thanks to an excellent flexibility, it can be installed even at automatico e valvole a sfera da ½” (blu e
very low outside temperatures. rossa) con porta-gomma per scarico impianto
(adattatori per tubo esclusi).
Codice Diametro Rotolo €/m Misura attacchi collettore: G 1” x G 3/4 Eurocono
Code Diameter Roll
Pre-assembled 1” distribution manifold in nickel-plated
PTPB76 17x2 mm 600 m 1,60 brass composed of delivery manifold, complete with
micrometric regulators and flow meters. Return manifold
complete with manual shut-off valves (thermostatic).
Offset fixing brackets with anti-vibration thickness,
equipped with: 1” ball valves (blue and red) for power
supply and pipe unions with 0-80° thermometers. ‘T’
terminals with automatic vent valves and ½” ball valves
(blue and red) with hose connector for system drain (pipe
adapters not included).
RACCORDO/ADATTATORE | CONNECTION/ADAPTER Manifold connections size: G 1” x G 3/4 Euroconus
PAR17P
per tubazioni in PE-X. Attacco 3/4” eurocono
per tubo 17x2 Codice Collettore Confezione €/Pz
for PE-X pipes. 3/4” Euroconus connection for 17x2 tube Code Manifold Packaging
PCE03 3 uscite | outputs 1 pz. 190,26
PAR20P PCE04 4 uscite | outputs 1 pz. 222,26
per tubazioni in PE-X. Attacco 3/4” eurocono
per tubo 20x2 PCE05 5 uscite | outputs 1 pz. 245,40
for PE-X pipes. 3/4” Euroconus connection for 20x2 tube PCE06 6 uscite | outputs 1 pz. 277,79
PCE07 7 uscite | outputs 1 pz. 308,53
Ordine minimo di
Codice Raccordo Batches are multiple €/Pz PCE08 8 uscite | outputs 1 pz. 337,87
Code Connection
of PCE09 9 uscite | outputs 1 pz. 359,89
Tubo 17x2 PCE10 10 uscite | outputs 1 pz. 388,43
PAR17P 2 pz. 2,81
Pipe 17x2
PCE11 11 uscite | outputs 1 pz. 428,67
Tubo 20x2
PAR20P 2 pz. 3,43 PCE12 12 uscite | outputs 1 pz. 457,47
Pipe 20x2
PCE13 13 uscite | outputs 1 pz. 479,23
PCE14 14 uscite | outputs 1 pz. 507,95

408 409
