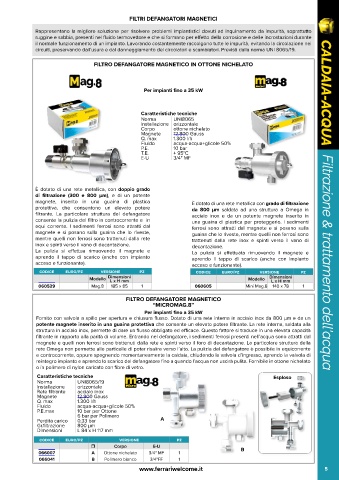

FILTRI DEFANGATORI MAGNETICI

Rappresentano la migliore soluzione per risolvere problemi impiantistici dovuti ad inquinamento da impurità, soprattutto
ruggine e sabbia, presenti nel fluido termovettore e che si formano per effetto della corrosione e delle incrostazioni durante
il normale funzionamento di un impianto. Lavorando costantemente raccolgono tutte le impurità, evitando la circolazione nei
circuiti, preservando dall’usura e dal danneggiamento dei circolatori e scambiatori. Previsti dalla norma UNI 8065/19.

FILTRO DEFANGATORE MAGNETICO IN OTTONE NICHELATO

Per impianti fino a 35 kW CALDAIA-ACQUA

Caratteristiche tecniche
Norma UNI8065
Installazione orizzontale
Corpo ottone nichelato
Magnete 12.800 Gauss
Q. max 1.300 l/h
Fluido acqua-acqua+glicole 50%
P.E. 10 bar
T.E. + 95°C
E-U 3/4" MF

È dotato di una rete metallica, con doppio grado
di filtrazione (300 e 800 μm), e di un potente
magnete, inserito in una guaina di plastica È dotato di una rete metallica con grado di filtrazione
protettiva, che consentono un elevato potere da 800 μm saldata ad una struttura a Omega in
filtrante. La particolare struttura del defangatore acciaio inox e da un potente magnete inserito in
consente la pulizia del filtro in controcorrente e in una guaina di plastica per proteggerlo. I sedimenti
equi corrente. I sedimenti ferrosi sono attratti dal ferrosi sono attratti dal magnete e si posano sulla
magnete e si posano sulla guaina che lo riveste, guaina che lo riveste, mentre quelli non ferrosi sono
mentre quelli non ferrosi sono trattenuti dalla rete trattenuti dalla rete inox e spinti verso il vano di
inox e spinti verso il vano di decantazione. decantazione.
La pulizia si effettua rimuovendo il magnete e La pulizia si effettuata rimuovendo il magnete e
aprendo il tappo di scarico (anche con impianto aprendo il tappo di scarico (anche con impianto
acceso e funzionante). acceso e funzionante). Filtrazione & trattamento dell’acqua
codice euro/pz versione pz codice euro/pz versione pz
Modello Dimensioni Modello Dimensioni
L x H mm
L x H mm
060529 Mag.8 185 x 85 1 060605 Mini Mag.8 140 x 78 1
FILTRO DEFANGATORE MAGNETICO
“MICROMAG.8”
Per impianti fino a 35 kW
Fornito con valvola a spillo per apertura e chiusura flusso. Dotato di una rete interna in acciaio inox da 800 μm e da un
potente magnete inserito in una guaina protettiva che consente un elevato potere filtrante. La rete interna, saldata alla
struttura in acciaio inox, permette di dare un flusso obbligato ed efficace. Questo fattore si traduce in una elevata capacità
filtrante in rapporto alla parità di volume. Entrando nel defangatore, i sedimenti ferrosi presenti nell’acqua sono attratti dal
magnete e quelli non ferrosi sono trattenuti dalla rete e spinti verso il foro di decantazione. La particolare struttura della
rete Omega non permette alle particelle di poter risalire verso l’alto. La pulizia del defangatore è possibile in equicorrente
e controcorrente, oppure spegnendo momentaneamente la caldaia, chiudendo la valvola d’ingresso, aprendo la valvola di
reintegro impianto e aprendo lo scarico del defangatore fino a quando l’acqua non uscirà pulita. Fornibile in ottone nichelato
o in polimero di nylon caricato con fibre di vetro.
Filtrazione & trattamento dell’acqua
Caratteristiche tecniche Esploso
Norma UNI8065/19
Installazione orizzontale Micro
Rete filtrante acciaio inox
Magnete 12.800 Gauss
Q. max 1.300 l/h
Fluido acqua-acqua+glicole 50%
P.E.max 10 bar per Ottone
6 bar per Polimero
Perdita carico 0,33 bar A
Gr.filtrazione 800 μm
Dimensioni L 84 x H 117 mm
codice euro/pz versione pz
 Corpo E-U B
066007 A Ottone nichelato 3/4" MF 1
066041 B Polimero bianco 3/4"FF 1
