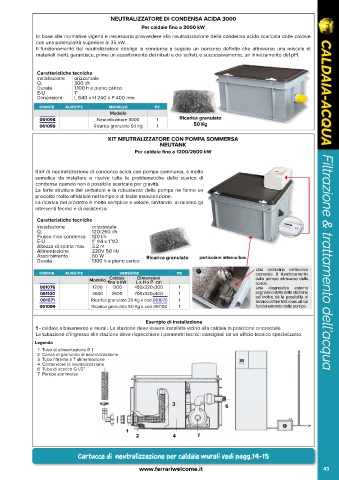

Page 42 - FERRARI - CALDAIA

NEUTRALIZZATORE DI CONDENSA ACIDA 3000
Per caldaie fino a 3000 kW
In base alle normative vigenti è necessario provvedere alla neutralizzazione della condensa acida scaricata dalle caldaie
con una potenzialità superiore ai 35 kW.
Il funzionamento del neutralizzatore obbliga la condensa a seguire un percorso definito che attraverso una miscela di
materiali inerti, garantisce, prima un assorbimento dei nitrati e dei solfati, e successivamente, un innalzamento del pH.

Caratteristiche tecniche
Installazione orizzontale
Q. 300 l/h
Durata 1.100 h a pieno carico
E-U 1” CALDAIA-ACQUA
Dimensioni L 640 x H 240 x P 400 mm
codice euro/pz modello pz
Modello
061098 Neutralizzatore 3000 1 Ricarica granulato
061099 Ricarica granulato 50 Kg 1 50 Kg

KIT NEUTRALIZZATORE CON POMPA SOMMERSA
NEUTANK
Per caldaie fino a 1200/2600 kW

Il kit di neutralizzazione di condensa acida con pompa sommersa, è molto
semplice da installare e risolve tutte le problematiche dello scarico di
condensa quando non è possibile scaricare per gravità.
La forte struttura del serbatoio e la robustezza della pompa ne fanno un
prodotto molto affidabile nel tempo e di facile manutenzione.
La ricarica del prodotto è molto semplice e veloce, limitando al minimo gli
interventi tecnici e di assistenza.
Caratteristiche tecniche
Installazione orizzontale
Q. 120/260 l/h
Flusso max condensa 120 l/h
E-U 1” 1/4 x 1”1/2
Altezza di spinta max 3.2 m
Alimentazione 220V 50 Hz
Assorbimento 60 W Ricarica granulato particolare interno box
Durata 1.100 h a pieno carico Filtrazione & trattamento dell’acqua
Una centralina elettronica
codice euro/pz versione pz comanda il funzionamento
Caldaie
Dimensioni
Modello fino a kW L x H x P cm della pompa attraverso delle
sonde.
061076 1200 1200 480x320x300 1 Una diagnostica esterna
061100 2600 2600 700x320x400 1 segnala lo stato della stazione
061071 Ricarica granulato 25 Kg x cod.061076 1 ed inoltre dà la possibilità al
tecnico di fare test manuali sul
061099 Ricarica granulato 50 Kg x cod.061100 1 funzionamento della pompa.
Esempio di installazione
1 - caldaie a basamento e murali. La stazione deve essere installata vicino alla caldaia in posizione orizzontale.
La tubazione d’ingresso alla stazione deve rispecchiare i parametri tecnici consigliati da un ufficio tecnico specializzato.
Legenda
1 Tubo di alimentazione G 1
2 Carica di granulato di neutralizzazione
3 Tubo filtrante a T alimentazione
4 Contenitore di neutralizzazione
6 Tubo di scarico G 1/2”
Filtrazione & trattamento dell’acqua
7 Pompa sommersa

3
3 6

1
2 4 7

Cartucce di neutralizzazione per caldaie murali vedi pagg.14-15

www.ferrariwelcome.it 43
