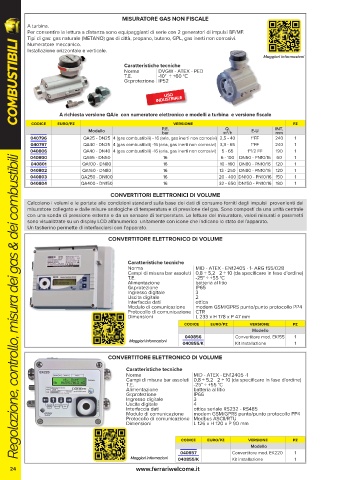

Page 24 - FERRARI - COMBUSTIBILI

MISURATORE GAS NON FISCALE
A turbina.
Per consentire la lettura a distanza sono equipaggianti di serie con 2 generatori di impulsi BF/MF.
Tipi di gas: gas naturale (METANO) gas di città, propano, butano, GPL, gas inerti non corrosivi. Maggiori informazioni
COMBUSTIBILI Caratteristiche tecniche
Numeratore meccanico.
Installazione orizzontale e verticale.

Norma
DVGW - ATEX - PED
T.E.
-10° ÷ +60 °C
Gr.protezione IP52
USO
INDUSTRIALE

A richiesta versione QA/e con numeratore elettronico e modelli a turbina e versione fiscale
codice
euro/pz
Q.
Modello P.E. versione m /h E-U INT. pz
mm
bar
3
040796 QA25 - DN25 4 (gas combustibili) - 16 (aria, gas inerti non corrosivi) 2,5 - 40 1"FF 240 1
040797 QA40 - DN25 4 (gas combustibili) -16 (aria, gas inerti non corrosivi) 3,3 - 65 1"FF 240 1
040806 QA40 - DN40 4 (gas combustibili) -16 (aria, gas inerti non corrosivi) 5 - 65 1"1/2 FF 190 1
040800 QA65 - DN50 16 6 - 100 DN50 - PN10/16 60 1
Regolazione, controllo, misura dei gas & dei combustibili
Regolazione, controllo, misura dei gas & dei combustibili
040801 QA100 - DN80 16 10 - 160 DN80 - PN10/16 120 1
040802 QA160 - DN80 16 13 - 250 DN80 - PN10/16 120 1
040803 QA250 - DN100 16 20 - 400 DN100 - PN10/16 150 1
040804 QA400 - DN150 16 32 - 650 DN150 - PN10/16 180 1
CONVERTITORI ELETTRONICI DI VOLUME
Calcolano i volumi e le portate alle condizioni standard sulla base dei dati di consumo forniti dagli impulsi provenienti dal
misuratore collegato e dalle misure analogiche di temperatura e di pressione del gas. Sono composti da una unità centrale
con una sonda di pressione esterna e da un sensore di temperatura. Le letture del misuratore, valori misurati e parametri
sono visualizzate su un display LCD alfanumerico unitamente con icone che indicano lo stato dell’apparato.
Un tastierino permette di interfacciarsi con l’apparato.

CONVERTITORE ELETTRONICO DI VOLUME

Caratteristiche tecniche
Norma MID - ATEX - EN12405 - 1- ARG 155/028
Campi di misura bar assoluti 0,8 ÷ 5,2 2 ÷ 10 (da specificare in fase d'ordine)
T.E. -25° ÷ +55 °C
Alimentazione batteria al litio
Gr.protezione IP65
Ingresso digitale 3
Uscita digitale 2
Interfaccia dati ottica
Modulo di comunicazione modem GSM/GPRS punto/punto protocollo PP4
Protocollo di comunicazione CTR
Dimensioni L 233 x H 178 x P 47 mm
codice euro/pz versione pz
Modello
040856 Convertitore mod. EK155 1
Maggiori informazioni
040855/K Kit installazione 1
CONVERTITORE ELETTRONICO DI VOLUME

Caratteristiche tecniche
Norma MID - ATEX - EN12405 -1
Campi di misura bar assoluti 0,8 ÷ 5,2 2 ÷ 10 (da specificare in fase d'ordine)
T.E. -25° ÷ +55 °C
Alimentazione batteria al litio
Gr.protezione IP66
Ingresso digitale 3
Uscita digitale 4
Interfaccia dati ottica seriale RS232 - RS485
Modulo di comunicazione modem GSM/GPRS punto/punto protocollo PP4
Protocollo di comunicazione Modbus ASCII/RTU
Dimensioni L 126 x H 120 x P 90 mm

codice euro/pz versione pz
Modello
040857 Convertitore mod. EK220 1
Maggiori informazioni 040855/K Kit installazione 1
24 www.ferrariwelcome.it
