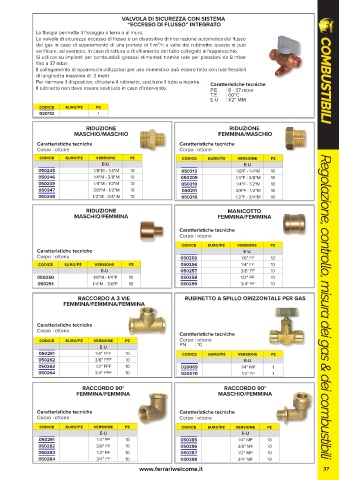

Page 37 - FERRARI - COMBUSTIBILI

VALVOLA DI SICUREZZA CON SISTEMA
“ECCESSO DI FLUSSO” INTEGRATO
La flangia permette il fissaggio a terra o al muro.
La valvola di sicurezza eccesso di flusso è un dispositivo di interruzione automatica del flusso
del gas in caso di superamento di una portata di 1 m³/h a valle del rubinetto; questo si può
verificare, ad esempio, in caso di rottura o di sfilamento del tubo collegato all’apparecchio.
Si utilizza su impianti per combustibili gassosi alimentati tramite rete per pressioni da 8 mbar
fino a 37 mbar.
Il collegamento di apparecchi utilizzatori per uso domestico può essere fatto con tubi flessibili
di lunghezza massima di 2 metri.
Per riarmare il dispositivo: chiudere il rubinetto, sostituire il tubo e riaprire. Caratteristiche tecniche COMBUSTIBILI
Il rubinetto non deve essere sostituito in caso d’intervento. P.E. 8 - 37 mbar
T.E. 60°C
E-U 1/2" MM
codice euro/pz pz
020112 1

RIDUZIONE RIDUZIONE
MASCHIO/MASCHIO FEMMINA/MASCHIO

Caratteristiche tecniche Caratteristiche tecniche
Corpo ottone Corpo ottone
codice euro/pz versione pz codice euro/pz versione pz
E-U E-U
050245 1/8"M - 1/4"M 10 050212 1/8"F - 1/4"M 10
050246 1/4"M - 3/8"M 10 050209 1/4"F - 3/8"M 10
050249 1/4"M - 1/2"M 10 050210 1/4"F - 1/2"M 10
050247 3/8"M - 1/2"M 10 050211 3/8"F - 1/2"M 10
050248 1/2"M - 3/4" M 10 050218 1/2"F - 3/4"M 10

RIDUZIONE MANICOTTO
MASCHIO/FEMMINA FEMMINA/FEMMINA

Caratteristiche tecniche
Corpo ottone
codice euro/pz versione pz
Caratteristiche tecniche E-U
Corpo ottone 050255 1/8" FF 10
codice euro/pz versione pz 050256 1/4" FF 10
E-U 050257 3/8" FF 10
050250 1/8"M - 1/4"F 10 050258 1/2" FF 10
050251 1/4"M - 3/8"F 10 050259 3/4" FF 10
RACCORDO A 3 VIE RUBINETTO A SPILLO ORIZZONTALE PER GAS
FEMMINA/FEMMINA/FEMMINA Regolazione, controllo, misura dei gas & dei combustibili

Caratteristiche tecniche
Corpo ottone
Caratteristiche tecniche
codice euro/pz versione pz Corpo ottone
E-U PN 10
050261 1/4" FFF 10 codice euro/pz versione pz
050262 3/8" FFF 10 E-U
050263 1/2" FFF 10 020069 1/4" MF 1
050264 3/4" FFF 10 020070 1/4" FF 1

RACCORDO 90° RACCORDO 90°
FEMMINA/FEMMINA MASCHIO/FEMMINA

Caratteristiche tecniche Caratteristiche tecniche
Corpo ottone Corpo ottone
codice euro/pz versione pz codice euro/pz versione pz
E-U E-U
050281 1/4" FF 10 050285 1/4" MF 10
050282 3/8" FF 10 050286 3/8" MF 10
050283 1/2" FF 10 050287 1/2" MF 10
050284 3/4" FF 10 050288 3/4" MF 10
Regolazione, controllo, misura dei gas & dei combustibili
www.ferrariwelcome.it 37
