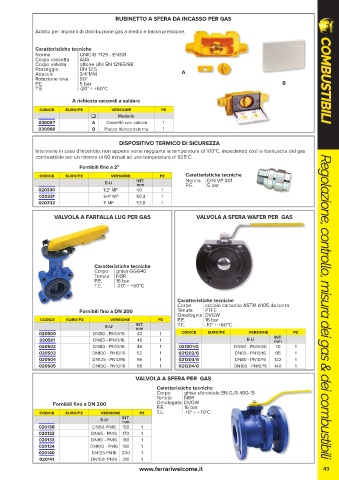

Page 43 - FERRARI - COMBUSTIBILI

RUBINETTO A SFERA DA INCASSO PER GAS

Adatto per impianti di distribuzione gas a media e bassa pressione.

Caratteristiche tecniche
Norma UNICIG 7129 - EN331
Corpo cassetta ABS
Corpo valvola ottone UNI EN 12165/98
Passaggio DN 12,5
Attacchi 3/4"MM A
Rotazione leva 90°
P.E. 5 bar B COMBUSTIBILI
T.E. -20° ÷ +60°C
A richiesta raccordi a saldare
codice euro/pz versione pz
 Modello
030067 A Cassetta con valvola 1
030068 B Placca bianca esterna 1
DISPOSITIVO TERMICO DI SICUREZZA
Interviene in caso d’incendio, non appena viene raggiunta la temperatura di 100°C, impedendo così la fuoriuscita del gas
combustibile per un minimo di 60 minuti ad una temperatura di 925°C.
Fornibili fino a 2"
codice euro/pz versione pz Caratteristiche tecniche
E-U INT. Norma DIN VP 301
P.E.
5 bar
mm
020330 1/2" MF 40 1
020331 3/4" MF 50,3 1
020332 1" MF 53,8 1
VALVOLA A FARFALLA LUG PER GAS VALVOLA A SFERA WAFER PER GAS

Caratteristiche tecniche
Corpo ghisa GGG40
Tenuta NBR
P.E. 16 bar
T.E. -20° ÷ +60°C

Caratteristiche tecniche
Corpo acciaio carbonio ASTM A105 da barra Regolazione, controllo, misura dei gas & dei combustibili
Fornibili fino a DN 200 Tenuta PTFE
Omologata DVGW
codice euro/pz versione pz P.E. 16 bar
E-U INT. T.E. -10° ÷ +60°C
mm
020500 DN50 - PN10/16 43 1 codice euro/pz versione pz
020501 DN65 - PN10/16 46 1 E-U INT.
mm
020502 DN80 - PN10/16 46 1 021201/G DN50 - PN16/40 70 1
020503 DN100 - PN10/16 52 1 021202/G DN65 - PN10/16 95 1
020504 DN125 - PN10/16 56 1 021203/G DN80 - PN10/16 122 1
020505 DN150 - PN10/16 56 1 021204/G DN100 - PN10/16 140 1
VALVOLA A SFERA PER GAS
Caratteristiche tecniche
Corpo ghisa sferoidale EN GJS 400-15
Tenuta NBR
Fornibili fino a DN 200 Omologata DVGW
P.E. 16 bar
codice euro/pz versione pz T.E. -10° ÷ +70°C
E-U INT.
mm
020138 DN50-PN16 150 1
020132 DN65 - PN16 170 1
020133 DN80 - PN16 180 1
020134 DN100 - PN16 190 1
020140 DN125-PN16 200 1
020141 DN150- PN16 210 1
Regolazione, controllo, misura dei gas & dei combustibili
www.ferrariwelcome.it 43
