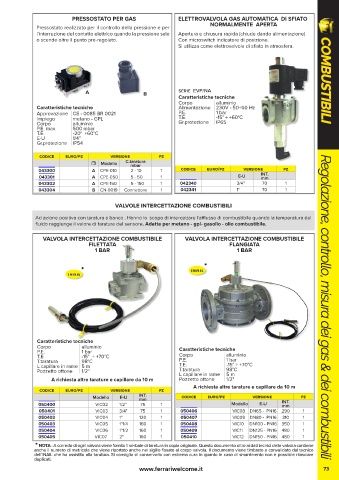

Page 73 - FERRARI - COMBUSTIBILI

PRESSOSTATO PER GAS ELETTROVALVOLA GAS AUTOMATICA DI SFIATO
Pressostato realizzato per il controllo della pressione e per NORMALMENTE APERTA
l’interruzione del contatto elettrico quando la pressione sale Apertura e chiusura rapida (chiude dando alimentazione)
o scende oltre il punto pre-regolato. Con microswitch indicatore di posizione.
Si utilizza come elettrovalvola di sfiato in atmosfera.

A B serie EVP/NA COMBUSTIBILI
Caratteristiche tecniche
Corpo alluminio
Caratteristiche tecniche Alimentazione 230V - 50÷60 Hz
Approvazione CE - 0085 BR 0021 P.E. 1 bar
Impiego metano - GPL T.E. -15° ÷ +60°C
Corpo alluminio Gr.protezione IP65
P.E. max 500 mbar
T.E. -20° +60°C
E-U 1/4"
Gr.protezione IP54

codice euro/pz versione pz
 Modello C.taratura
mbar
043300 A CPE-010 2 - 10 1 codice euro/pz versione pz
043301 A CPE-050 5 - 50 1 E-U INT.
mm
043302 A CPE-150 5 - 150 1 042340 3/4" 70 1
043304 B CN-0019 Connettore 1 042341 1" 70 1

VALVOLE INTERCETTAZIONE COMBUSTIBILI

Ad azione positiva con taratura a banco . Hanno lo scopo di intercettare l'afflusso di combustibile quando la temperatura del
fluido raggiunge il valore di taratura del sensore. Adatte per metano - gpl- gasolio - olio combustibile.

VALVOLA INTERCETTAZIONE COMBUSTIBILE VALVOLA INTERCETTAZIONE COMBUSTIBILE
FILETTATA FLANGIATA
1 BAR 1 BAR

*
*

Caratteristiche tecniche Regolazione, controllo, misura dei gas & dei combustibili
Corpo alluminio
P.E. 1 bar Caratteristiche tecniche
T.E. -15° ÷ +70°C Corpo alluminio
T.taratura 98°C P.E. 1 bar
L capillare in rame 5 m T.E. -15° ÷ +70°C
Pozzetto ottone 1/2" T.taratura 98°C
5 m
L capillare in rame
A richiesta altre tarature e capillare da 10 m Pozzetto ottone 1/2"
A richiesta altre tarature e capillare da 10 m
codice euro/pz versione pz
Modello E-U INT. codice euro/pz versione pz
mm
050400 VIC02 1/2" 75 1 Modello E-U INT.
mm
050401 VIC03 3/4" 75 1 050406 VIC08 DN65 - PN16 290 1
050402 VIC04 1" 120 1 050407 VIC09 DN80 - PN16 310 1
050403 VIC05 1"1/4 160 1 050408 VIC10 DN100 - PN16 350 1
050404 VIC06 1"1/2 160 1 050409 VIC11 DN125 - PN16 480 1
050405 VIC07 2" 160 1 050410 VIC12 DN150 - PN16 480 1
* NOTA : A corredo di ogni valvola viene fornito il verbale di taratura in copia originale. Questo documento oltre ai dati tecnici della valvola contiene
anche il numero di matricola che viene riportato anche nel sigillo fissato al corpo valvola. Il documento viene timbrato e convalidato dal tecnico
dell’INAIL che ha assistito alla taratura. Si consiglia di conservarlo con estrema cura in quanto in caso di smarrimento non è possibile rilasciare
duplicati.
Regolazione, controllo, misura dei gas & dei combustibili
www.ferrariwelcome.it 73
