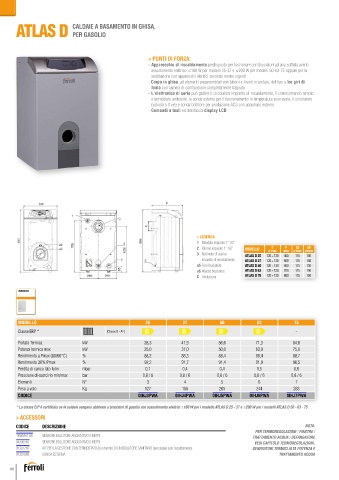

Page 110 - FERROLI - CATALOGO GENNAIO 2024
P. 110
CALDAIE A BASAMENTO IN GHISA,
ATLAS D PER GASOLIO
> PUNTI DI FORZA:
- Apparecchio di riscaldamento predisposto per funzionare con bruciatori ad aria soffiata aventi
assorbimento elettrico ≤180 W per modelli 25-37 e ≤200 W per modelli 50-63-75 oppure per la
sostituzione con apparecchi identici secondo norme vigenti
- Corpo in ghisa, ad elementi preassemblati con biconi e tiranti in acciaio, del tipo a tre giri di
fumo con camera di combustione completamente bagnata
- L’elettronica di serie può gestire il circolatore impianto di riscaldamento, il cronocomando remoto
o termostato ambiente, la sonda esterna per il funzionamento in temperatura scorrevole, il circolatore
(valvola a 3 vie) e sonda bollitore per produzione ACS con accumulo esterno
- Comandi a tasti ed interfaccia display LCD
> LEGENDA
1 Mandata impianto 1” 1/2”
a5
a6
C
F
2 Ritorno impianto 1” 1/2” MODELLO ø mm mm ø mm ø mm
3 Rubinetto di scarico ATLAS D 25 120 ÷ 130 400 115 150
impianto di riscaldamento ATLAS D 37 120 ÷ 130 500 115 150
a5 Foro bruciatore ATLAS D 50 120 ÷ 130 600 115 150
a6 Attacco bruciatore ATLAS D 63 120 ÷ 130 700 115 150
C Uscita fumi ATLAS D 75 120 ÷ 130 800 115 150
INTERNI
MODELLO 25 37 50 63 75
Classe ERP * (Classe G - A ++ ) B B B B -
Portata Termica kW 28,3 41,9 56,6 71,3 84,6
Potenza termica max kW 25,0 37,0 50,0 63,0 75,0
Rendimento a Pmax (80/60°C) % 88,2 88,3 88,4 88,4 88,7
Rendimento 30% Pmax % 92,2 91,7 91,4 91,0 90,5
Perdita di carico lato fumi mbar 0,1 0,4 0,4 0,5 0,6
Pressione di esercizio min/max bar 0,8 / 6 0,8 / 6 0,8 / 6 0,8 / 6 0,8 / 6
Elementi N° 3 4 5 6 7
Peso a voto Kg 127 166 205 244 283
CODICE 0IHJ3PWA 0IHJ4PWA 0IHJ5PWA 0IHJ6PWA 0IHJ7PWA
* La classe ErP è certificata se le caldaie vengano abbinate a bruciatori di gasolio con assorbimento elettrici ≤180 W per i modello ATLAS D 25 - 37 e ≤200 W per i modelli ATLAS D 50 - 63 - 75
> ACCESSORI
CODICE DESCRIZIONE NOTA:
PER TERMOREGOLAZIONI / PIASTRE /
1KWMA11W SENSORE BOLLITORE AGGIUNTIVO 2 METRI TRATTAMENTO ACQUA / DEFANGATORE
043005X0 SENSORE BOLLITORE AGGIUNTIVO 5 METRI VEDI CAPITOLO TERMOREGOLAZIONI,
013017X0 KIT PER LA GESTIONE CON TERMOSTATO (non fornito) DI UN BOLLITORE SANITARIO (per caldaie solo riscaldamento) GENERATORI TERMICI ALTA POTENZA E
013018X0 SONDA ESTERNA TRATTAMENTO ACQUA
110
