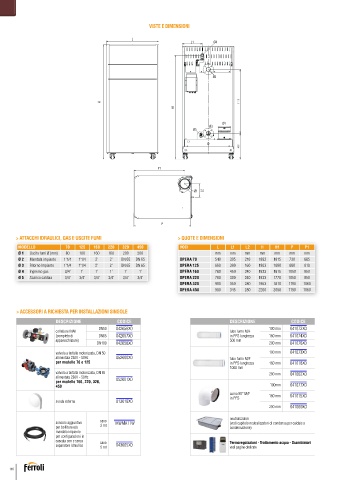

Page 146 - FERROLI - CATALOGO GENNAIO 2024

VISTE E DIMENSIONI

L
L1 Ø4

Ø2

H
H1

Ø1
Ø3
Ø5

P1

Ø1 L2

P

> ATTACCHI IDRAULICI, GAS E USCITE FUMI > QUOTE E DIMENSIONI
MODELLO 70 125 160 220 320 450 VOCI L L1 L2 H H1 P P1
Ø 1 Uscita fumi Ø (mm) 80 100 160 160 200 200 mm mm mm mm mm mm mm
Ø 2 Mandata impianto 1'1/4 1'1/4 2' 2' DN 65 DN 65 OPERA 70 540 305 210 1883 1815 730 685
Ø 3 Ritorno Impianto 1'1/4 1'1/4 2' 2' DN 65 DN 65 OPERA 125 660 390 160 1903 1800 880 810
Ø 4 Ingresso gas 3/4' 1' 1' 1' 1' 1' OPERA 160 780 450 240 1933 1815 1050 950
Ø 5 Scarico caldaia 3/4' 3/4' 3/4' 3/4' 3/4' 3/4' OPERA 220 780 300 240 1933 1770 1050 950
OPERA 320 900 350 280 1963 1810 1190 1060
OPERA 450 900 345 280 2200 2050 1190 1060

> ACCESSORI A RICHIESTA PER INSTALLAZIONI SINGOLE
DESCRIZIONE CODICE DESCRIZIONE CODICE
DN50 042056X0 100 mm 041072X0
collettore INAIL tubo fumo M/F
(completo di DN65 042057X0 in PPS lunghezza 160 mm 041074X0
apparecchiature) 500 mm
DN100 042058X0 200 mm 041076X0
valvola a farfalla motorizzata, DN 50 100 mm 041073X0
alimentata 230V - 50Hz 052000X0 tubo fumo M/F
per modello 70 e 125 in PPS lunghezza 160 mm 041018X0
1000 mm
valvola a farfalla motorizzata, DN 65 200 mm 041062X0
alimentata 230V - 50Hz 052001X0
per modello 160, 220, 320,
450 100mm 041077X0
curva 90° M/F 160 mm 041015X0
in PPS
sonda esterna 013018X0
200 mm 041060X0
neutralizzatori
sensore aggiuntivo cavo 1KWMA11W (vedi capitolo neutralizzatori di condensa per caldaie a
2 mt
per bollitore e/o condensazione)
mandata impianto
per configurazioni in
cascata con e senza cavo Termoregolazioni - Trattamento acqua - Scambiatori
separatore idraulico 5 mt 043005X0 vedi pagine dedicate

146
