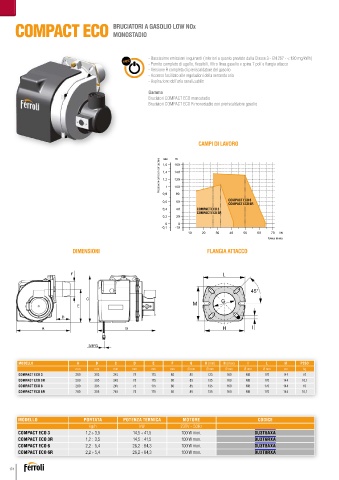

Page 174 - FERROLI - CATALOGO GENNAIO 2024

BRUCIATORI A GASOLIO LOW NOx
COMPACT ECO MONOSTADIO

- Bassissime emissioni inquinanti (inferiori a quanto previsto dalla Classe 3 - EN 267 - < 120 mg/kWh)
- Fornito completo di ugello, flessibili, filtro linea gasolio e spina 7 poli e flangia attacco
- Versione R completa di preriscaldatore del gasolio
- Accesso facilitato alle regolazioni della serranda aria
- Aspirazione dell’aria canalizzabile

Gamma
Bruciatori COMPACT ECO monostadio
Bruciatori COMPACT ECO R monostadio con preriscaldatore gasolio

CAMPI DI LAVORO

mbar
PA
Pressione in camera di combustione 1,6 160
140
1,4
1,2
120
80
0,8 1 100
0,6 60 COMPACT ECO 6
COMPACT ECO 6R
0,4 40 COMPACT ECO 3
COMPACT ECO 3R
0,2 20
0 0
-0,1 -10
10 20 30 40 50 60 70 kW
Potenza termica
DIMENSIONI FLANGIA ATTACCO

F L

45°
C G
M
E
D
H I
A B

3/8"G

MODELLO A B C D E F G H (min) H (max) I L M PESO
mm mm mm mm mm mm Ø mm Ø mm Ø mm Ø mm Ø mm cm kg
COMPACT ECO 3 280 305 245 75 175 80 85 135 160 M8 170 144 10
COMPACT ECO 3R 280 305 245 75 175 80 85 135 160 M8 170 144 10,1
COMPACT ECO 6 280 305 245 75 175 80 85 135 160 M8 170 144 10
COMPACT ECO 6R 280 305 245 75 175 80 85 135 160 M8 170 144 10,1

MODELLO PORTATA POTENZA TERMICA MOTORE CODICE
kg/h kW 230V ~ 50Hz
COMPACT ECO 3 1,2 ÷ 3,5 14,5 ÷ 41,5 100 W mon. 0U3T6AXA
COMPACT ECO 3R 1,2 ÷ 3,5 14,5 ÷ 41,5 100 W mon. 0U3T6RXA
COMPACT ECO 6 2,2 ÷ 5,4 26,2 ÷ 64,3 100 W mon. 0U3T8AXA
COMPACT ECO 6R 2,2 ÷ 5,4 26,2 ÷ 64,3 100 W mon. 0U3T8RXA

174
