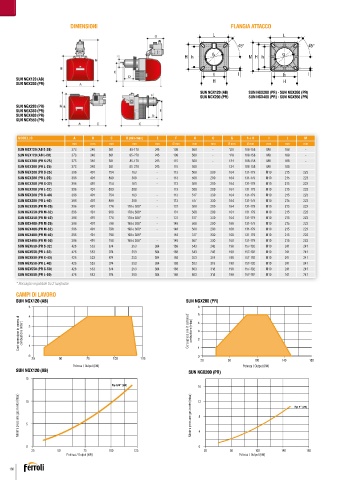

Page 180 - FERROLI - CATALOGO GENNAIO 2024
P. 180
DIMENSIONI FLANGIA ATTACCO
L L
45° 45°
G G
H h M H h
h I h I
SUN NGX120 (AB) H H
SUN NGX200 (PR)
EM 21 LN/PR EM 35.1 LN/PR - EM 42 LN/PR
SUN NGX120 (AB) SUN NGX280 (PR) - SUN NGX350 (PR)
EM 49 LN/PR
SUN NGX200 (PR) SUN NGX400 (PR) - SUN NGX550 (PR)
SUN NGX280 (PR)
SUN NGX350 (PR)
SUN NGX400 (PR)
SUN NGX550 (PR)
MODELLO A B C D (min-max) E F N O G h ÷ H I L M
mm mm mm mm mm Ø mm mm mm Ø mm Ø mm mm mm mm
SUN NGX120 (AB S-20) 373 340 581 85-170 245 108 560 - 128 108-158 M8 188 -
SUN NGX120 (AB L-20) 373 340 681 85-270 245 108 560 - 128 108-158 M8 188 -
SUN NGX200 (PR S-25) 373 340 581 85-170 245 115 560 - 134 108-158 M8 188 -
SUN NGX200 (PR L-25) 373 340 681 85-270 245 115 560 - 134 108-158 M8 188 -
SUN NGX280 (PR S-25) 396 491 754 163 - 113 508 200 164 131-179 M10 215 223
SUN NGX280 (PR L-25) 396 491 899 308 - 113 508 200 164 131-179 M10 215 223
SUN NGX280 (PR S-32) 396 491 754 163 - 113 508 200 164 131-179 M10 215 223
SUN NGX280 (PR L-32) 396 491 899 308 - 113 508 200 164 131-179 M10 215 223
SUN NGX280 (PR S-40) 396 491 754 163 - 113 517 330 164 131-179 M10 215 223
SUN NGX280 (PR L-40) 396 491 899 308 - 113 517 330 164 131-179 M10 215 223
SUN NGX350 (PR M-25) 396 491 778 178 o 308* - 131 508 200 164 131-179 M10 215 223
SUN NGX350 (PR M-32) 396 491 908 178 o 308* - 131 508 200 164 131-179 M10 215 223
SUN NGX350 (PR M-40) 396 491 778 178 o 308* - 131 517 330 164 131-179 M10 215 223
SUN NGX400 (PR M-25) 396 491 798 198 o 308* - 148 508 200 168 131-179 M10 215 223
SUN NGX400 (PR M-32) 396 491 798 198 o 308* - 148 508 200 168 131-179 M10 215 223
SUN NGX400 (PR M-40) 396 491 798 198 o 308* - 148 517 330 168 131-179 M10 215 223
SUN NGX400 (PR M-50) 396 491 798 198 o 308* - 148 567 330 168 131-179 M10 215 223
SUN NGX550 (PR S-32) 426 533 874 253 384 168 543 245 198 157-192 M10 241 241
SUN NGX550 (PR L-32) 426 533 974 353 384 168 543 245 198 157-192 M10 241 241
SUN NGX550 (PR S-40) 426 533 874 253 384 168 553 318 198 157-192 M10 241 241
SUN NGX550 (PR L-40) 426 533 974 353 384 168 553 318 198 157-192 M10 241 241
SUN NGX550 (PR S-50) 426 533 874 253 384 168 603 318 198 157-192 M10 241 241
SUN NGX550 (PR L-50) 426 533 974 353 384 168 603 318 198 157-192 M10 241 241
* Boccaglio regolabile tra 2 lunghezze
CAMPI DI LAVORO
SUN NGX120 (AB) SUN NGX200 (PR)
Contropressione in camera di combustione (mbar) Contropressione in camera di combustione (mbar)
20 60 100 140 180
Potenza / Output (kW) Potenza / Output (kW)
SUN NGX120 (AB) SUN NGX200 (PR)
15
16
Minima pressione gas in rete (mbar) 10 5 Minima pressione gas in rete (mbar) 12 8
0 4 0
25 50 75 100 125 20 60 100 140 180
Potenza / Output (kW) Potenza / Output (kW)
180
