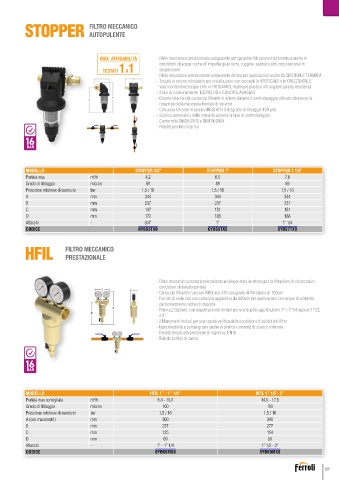

FILTRO MECCANICO
STOPPER AUTOPULENTE

MAX AFFIDABILITÀ - Filtro meccanico prestazionale autopulente per garantire filtrazione micrometrica anche in
TESTATI 1 A1 condizioni di acque ricche di impurità quali ferro, ruggine, sabbia o altri corpi estranei in
sospensione
- Filtro meccanico prestazionale autopulente ottimo per applicazioni anche da CENTRALE TERMICA
- Testata in ottone orientabile per installazione con raccordi in VERTICALE o in ORIZZONTALE
- Vaso contenitore trasparente in TROGAMID, materiale plastico infrangibile ad alta resistenza
- 2 fasi di funzionamento: ESERCIZIO e CONTROLAVAGGIO
- Girante interna alla cartuccia filtrante in azione durante il controlavaggio attivata attraverso la
rotazione della manopola frontale di servizio
- Cartuccia filtrante in acciaio INOX AISI 316 (grado di filtraggio 100 µm)
- Scarico automatico delle impurità durante la fase di controlavaggio
- Conformità DM25/2012 e DM174/2004
- Ridotte perdite di carico

16
BAR

MODELLO STOPPER 3/4" STOPPER 1" STOPPER 1 1/4"
Portata max m /h 4,2 6,0 7,8
3
Grado di filtraggio micron 89 89 89
Pressione min/max di esercizio bar 1,5 / 16 1,5 / 16 1,5 / 16
A mm 344 344 344
B mm 237 237 237
C mm 147 151 151
D mm 172 183 188
Attacchi - 3/4” 1” 1” 1/4
CODICE 0YBS3TX0 0YBS5TX0 0YBS7TX0

HFIL FILTRO MECCANICO

PRESTAZIONALE

- Filtro meccanico prestazionale pulente ad alta portata in ottone per la filtrazione di sicurezza in
condizioni di elevata portata
- Cartuccia filtrante in acciao INOX aisi 316 con grado di filtrazione di 100um
- Fornito di serie con una cartuccia aggiuntiva da 300um per applicazioni con acque di alimento
particolarmente ricche di impurità
- Filtro a 2 Opzioni, con doppi raccordi inclusi per una duplice applicazione 1” e 1”1/4 oppure 1”1/2
e 2”
- 2 Manometri inclusi per una rapida verifica delle condizioni di pulizia del filtro
- Ispezionabilità e pulizia grazie anche al pratico runinetto di scarico inferiore
- Elevata tenuta alla pressione di ingresso, PN16
- Ridotte perdite di carico

16
BAR

MODELLO HFIL 1” - 1” 1/4” HFIL 1” 1/2 - 2”
Portata max consigliata m /h 6,4 - 10,0 14,5 - 17,5
3
Grado di filtraggio micron 100 100
Pressione min/max di esercizio bar 1,5 / 16 1,5 / 16
A (con manometri) mm 300 340
B mm 237 277
C mm 125 154
D mm 69 69
Attacchi - 1” - 1” 1/4 1” 1/2 - 2”
CODICE 0YBK5MX0 0YBK9MX0
