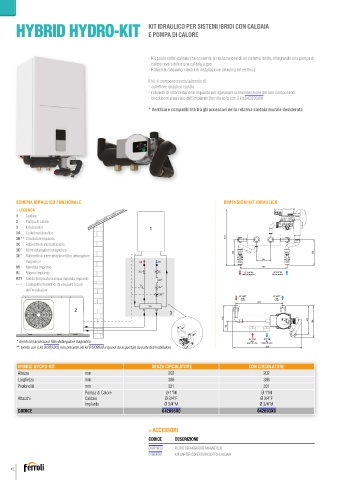

Page 42 - FERROLI - CATALOGO GENNAIO 2024

HYBRID HYDRO-KIT KIT IDRAULICO PER SISTEMI IBRIDI CON CALDAIA

E POMPA DI CALORE

- Kit posto sotto-caldaia che consente la realizzazione di un sistema ibrido, integrando una pompa di
calore reversibile e una caldaia a gas
- Riduce al massimo i lavori di installazione idraulica ed elettrica
Il kit si compone essenzialmente di:
- collettore idraulico isolato
- rubinetti di intercettazione impianto per agevolare la manutenzione dei vari componenti
- circolatore a servizio dell’impianto (fornito solo con il kit 042093X0)
* Verificare compatibilità tra gli accessori della relativa caldaia murale desiderata

SCHEMA IDRAULICO FUNZIONALE DIMENSIONI KIT IDRAULICO
> LEGENDA
1 Caldaia
2 Pompa di calore
3 Kit idraulico 1
3A Collettore idraulico
3B** Circolatore impianto 331
3C Rubinetto di intercettazione
3D* Filtro defangatore magnetico 150 148
3E* Rubinetto di intercettazione filtro defangatore
magnetico MI RI 80
MI Mandata impianto 263
RI Ritorno impianto 3C 3C Ø 3/4”M Ø 3/4”M
Mandata impianto Ritorno impianto
RT1 Sonda temperatura acqua mandata impianto 3D*
- - - Collegamenti elettrici da eseguire a cura T1 3E*
dell’installatore
3B**
Ø 3/4”F Ø 3/4”F
dalla alla
caldaia caldaia
263
3A
2 3
148 165 184
58
Ø 1”M Ø 1”M
*: forniti con accessorio filtro defangatore magnetico dalla alla
pompa di calore pompa di calore
**: fornito con il kit 042093X0, non presente nel kit 042096X0 e quindi da acquistare da parte dell'installatore 386

HYBRID HYDRO-KIT SENZA CIRCOLATORE CON CIRCOLATORE
Altezza mm 202 202
Larghezza mm 386 386
Profondità mm 331 331
Pompa di Calore Ø 1”M Ø 1”M
Attacchi Caldaia Ø 3/4”F Ø 3/4”F
Impianto Ø 3/4”M Ø 3/4”M
CODICE 042096X0 042093X0

> ACCESSORI
CODICE DESCRIZIONE
0YBP3BX0 FILTRO DEFANGATORE MAGNETICO
016096X0 KIT CARTER COPERTURA SOTTO-CALDAIA
