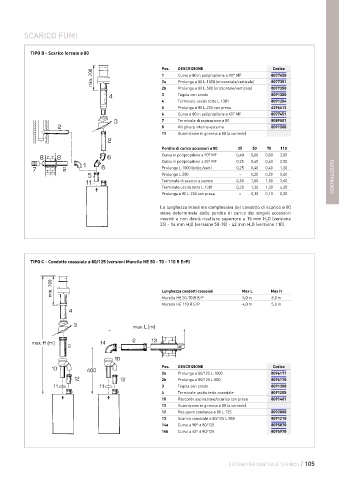

Page 105 - SIME - LISTINO 2024
P. 105
SCARICO FUMI
TIPO B - Scarico forzato ø 80
Pos. DESCRIZIONE Codice
1 Curva ø 80 in polipropilene a 90° MF 8077450
2a Prolunga ø 80 L.1000 (orizzontale/verticale) 8077351
2b Prolunga ø 80 L.500 (orizzontale/verticale) 8077350
3 Tegola con snodo 8091300
4 Terminale uscita tetto L.1381 8091204
5 Prolunga ø 80 L.250 con presa 6296513
6 Curva ø 80 in polipropilene a 45° MF 8077451
7 Terminale di aspirazione ø 80 8089501
8 Kit ghiere interna-esterna 8091500
11 Guarnizione in gomma ø 80 (a corredo)
Perdite di carico accessori ø 80 35 50 70 110
Curva in polipropilene a 90° MF 0,40 0,80 0,80 3,00
Curva in polipropilene a 45° MF 0,25 0,40 0,40 2,00
Prolunga L.1000 (orizz./vert) 0,25 0,40 0,40 1,20
Prolunga L.500 – 0,20 0,20 0,60 CENTRALIZZATO
Terminale di scarico a parete 0,50 1,50 1,50 3,60
Terminale uscita tetto L.1381 0,20 1,30 1,30 4,30
Prolunga ø 80 L.250 con presa – 0,10 0,10 0,30
La lunghezza massima complessiva del condotto di scarico ø 80
viene determinata dalle perdite di carico dei singoli accessori
inseriti e non dovrà risultare superiore a 15 mm H 2 O (versione
35) - 16 mm H 2 O (versione 50-70) - 42 mm H 2 O (versione 110).
TIPO C - Condotto coassiale ø 80/125 (versioni Murelle HE 50 - 70 - 110 R ErP)
Lunghezza condotti coassiali Max L Max H
Murelle HE 50-70 R ErP 5,0 m 8,0 m
Murelle HE 110 R ErP 4,0 m 5,0 m
Pos. DESCRIZIONE Codice
2a Prolunga ø 80/125 L.1000 8096171
2b Prolunga ø 80/125 L.500 8096170
3 Tegola con snodo 8091300
4 Terminale uscita tetto coassiale 8091205
10 Raccordo aspirazione/scarico con presa 8091401
11 Guarnizione in gomma ø 80 (a corredo)
12 Recupero condensa ø 80 L.135 8092800
13 Scarico coassiale ø 80/125 L.885 8091210
14a Curva a 90° ø 80/125 8095870
14b Curva a 45° ø 80/125 8095970
SISTEMI PER CENTRALE TERMICA / 105
