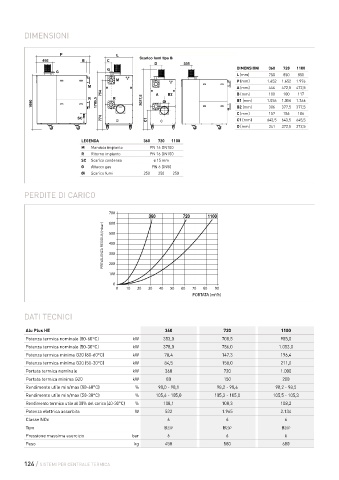

Page 124 - SIME - LISTINO 2024
P. 124
P
600
Scarico fumi tipo B e tipo C
175,5
B
330
M
D
M
G
G
80
678
B1
1200
E
R
R
598
384
SC
Descrizione Ø C Øi 270 A ALU HE B
80 116 160 200 240 280
A (mm) 595 595 595 510 510 510
B (mm) 93 118
Ø C (aspirazione aria) 80 100
Øi (scarico fumi) 160 200
DIMENSIONI
P L
Scarico fumi tipo B
495 B C
D 335
DIMENSIONI 360 720 1100
G
G
L (mm) 750 850 850
M P (mm) 1.652 1.652 1.976
M A (mm) 444 472,5 472,5
754 A B B2 B (mm) 100 100 117
R R 2027,5 B1 (mm) 1.056 1.056 1.366
1690 1785,5 PERDITE DI CARICO (mbar) Øi B2 (mm) 306 377,5 377,5
140
80 C (mm) 157 186 186
774 120 C C1 116 C1 (mm) 643,5 643,5 645,5
SC
D (mm) 341 372,5 372,5
100 160
200
ALU PLUS HE 240
360
LEGENDA 80 Descrizione 720 1100 360 720 1100
M Mandata impianto A (mm) PN 16 DN100 444 472,5 472,5
306
377,5
B (mm)
377,5
60
R Ritorno impianto C (mm) PN 16 DN100 643,5 643,5 280 645,5
SC Scarico condensa D (mm) ø 15 mm 341 372,5 372,5
40
250
Øi (scarico fumi)
G Attacco gas PN 6 DN50
20
Øi Scarico fumi 250 250 250
0
0 1 2 3 4 5 6 7 8 9 10
PERDITE DI CARICO PORTATA (m /h)
3
PERDITE DI CARICO (mbar)
700
360 720 1100
600
PREVALENZA RESIDUA (mbar) 500
400
300
200
100
0
0 10 20 30 40 50 60 70 80 90
PORTATA (m /h)
3
DATI TECNICI
Alu Plus HE 360 720 1100
Potenza termica nominale (80-60°C) kW 353,0 708,5 985,0
Potenza termica nominale (50-30°C) kW 378,0 756,0 1.053,0
Potenza termica minima G20 (80-60°C) kW 78,4 147,3 196,4
Potenza termica minima G20 (50-30°C) kW 84,5 158,0 211,0
Portata termica nominale kW 360 720 1.000
Portata termica minima G20 kW 80 150 200
Rendimento utile min/max (80-60°C) % 98,0 - 98,1 98,2 - 98,4 98,2 - 98,5
Rendimento utile min/max (50-30°C) % 105,6 - 105,0 105,3 - 105,0 105,5 - 105,3
Rendimento termico utile al 30% del carico (40-30°C) % 108,1 108,3 108,2
Potenza elettrica assorbita W 532 1.965 2.134
Classe NOx 6 6 6
Tipo B23P B23P B23P
Pressione massima esercizio bar 6 6 6
Peso kg 450 580 680
124 / SISTEMI PER CENTRALE TERMICA
